CHCNAV i85 – Récepteur GNSS RTK avec IMU, laser et réalité augmentée

CHCNAV i85 : Récepteur GNSS RTK avec IMU, laser et réalité augmentée

Une solution GNSS pensée pour les levés de précision les plus exigeants

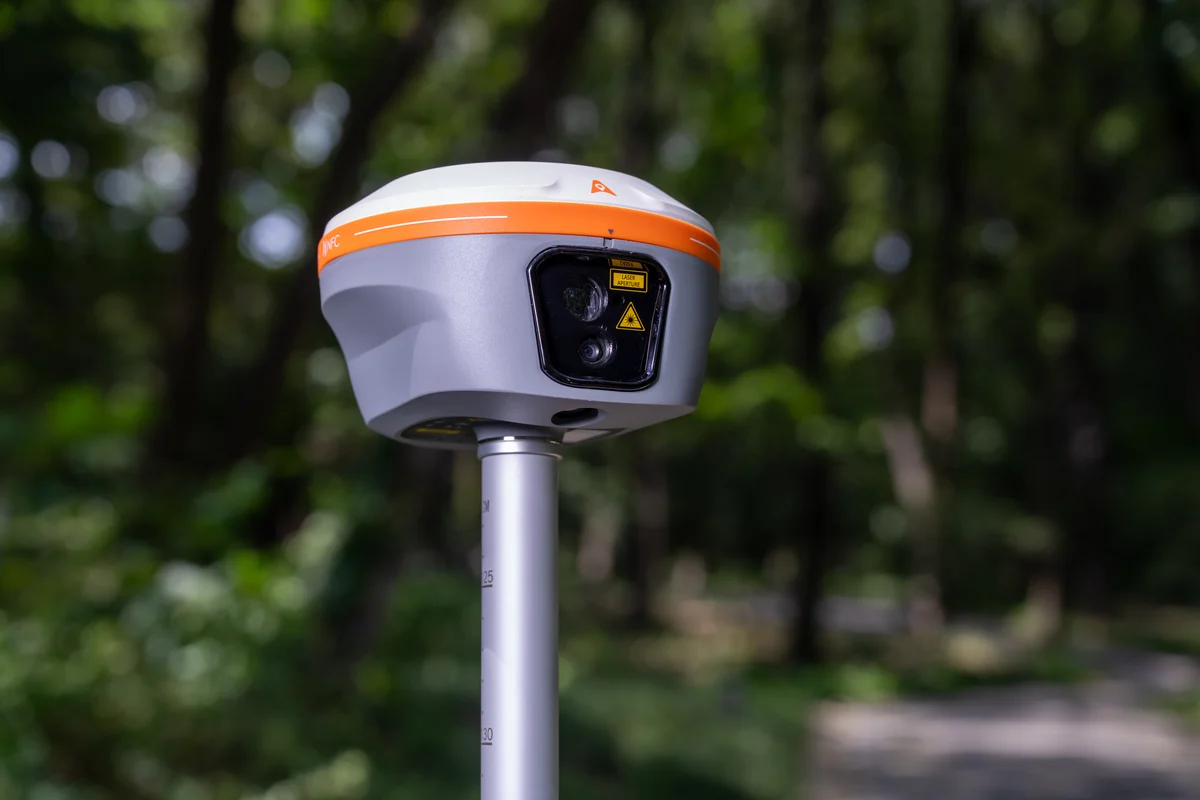

Le CHCNAV i85 est un récepteur GNSS de nouvelle génération conçu pour les professionnels qui recherchent un positionnement centimétrique fiable, des fonctions avancées de levé et une utilisation simple au quotidien. Grâce à l’association d’un moteur GNSS haute performance, d’une IMU automatique, d’un télémètre laser et de caméras intégrées, il permet de relever davantage de points en moins de temps, y compris dans les situations où les méthodes classiques atteignent leurs limites.
Destiné aux géomètres, bureaux d’études, entreprises de travaux publics, collectivités et gestionnaires de réseaux, le i85 s’adapte aussi bien aux levés topographiques qu’aux implantations, aux récolements ou aux opérations SIG. Sa conception robuste, son autonomie élevée et ses nouvelles fonctions de réalité augmentée facilitent le travail quotidien tout en améliorant la productivité sur le terrain.

Positionnement
haute précision

Une technologie GNSS multi-constellations offrant des mesures centimétriques rapides et fiables, même dans des environnements complexes.

Levé laser
intégré

Mesurez des points difficiles d’accès jusqu’à 150 m sans déplacer la canne, tout en conservant une précision adaptée aux travaux topographiques.

Réalité
augmentée

Navigation et implantation assistées par caméra pour rendre les opérations plus intuitives et limiter les erreurs de positionnement.

Conçu pour
le terrain

Seulement 800 g, jusqu’à 20 heures d’autonomie et une protection IP68 pour travailler sereinement quelles que soient les conditions.

Le CHCNAV i85 répond aux besoins des équipes qui recherchent un équipement polyvalent capable de couvrir l’ensemble des opérations topographiques courantes sans multiplier les instruments. Il combine un récepteur GNSS performant, une compensation d’inclinaison automatique, un système de mesure laser et des fonctions de vision assistée dans un boîtier compact.

Le CHCNAV i85 s’appuie sur un moteur GNSS de 1 892 canaux capable d’exploiter simultanément les constellations GPS, Galileo, GLONASS, BeiDou, QZSS, NavIC ainsi que les services SBAS. Cette diversité améliore la disponibilité des satellites et contribue à maintenir une solution RTK stable, même dans les environnements où le ciel est partiellement masqué.

Associé à l’algorithme propriétaire iStar, le récepteur améliore la qualité du suivi des signaux GNSS et limite les perturbations liées à l’activité ionosphérique. L’initialisation RTK intervient généralement en moins de dix secondes avec une fiabilité supérieure à 99,9 %, ce qui réduit les temps d’attente sur le terrain et favorise un enchaînement fluide des levés.

Le i85 ne se limite pas à un positionnement GNSS performant. Il intègre plusieurs technologies qui répondent directement aux contraintes rencontrées quotidiennement sur le terrain.

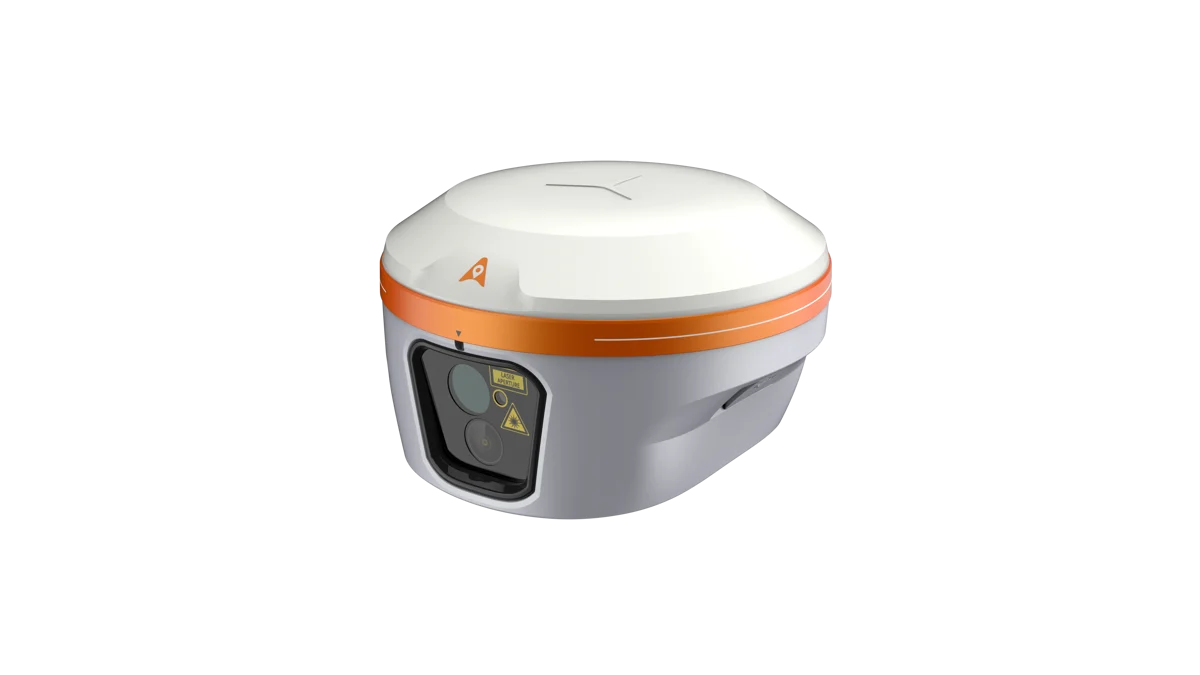

Son télémètre laser vert permet de mesurer des points jusqu’à 150 mètres tout en restant à distance des obstacles ou des zones dangereuses. La combinaison du GNSS, de l’IMU et du laser autorise la récupération des coordonnées 3D de nombreux éléments auparavant difficiles à lever.

Les deux caméras intégrées, dont une caméra HD de 8 MP, facilitent les visées longues distances grâce à un autofocus intelligent et un zoom adaptatif. Elles sont également utilisées par LandStar pour la navigation et l’implantation en réalité augmentée, qui superpose directement les éléments du projet dans l’environnement réel.

L’IMU automatique à 200 Hz fonctionne sans calibration manuelle et assure une compensation d’inclinaison jusqu’à 60°, ce qui permet de travailler sans bullage tout en conservant une excellente précision.

Enfin, le service PointSky offre une correction centimétrique diffusée par satellite, particulièrement intéressante dans les secteurs où la couverture mobile est insuffisante ou lorsqu’il est difficile de mettre en œuvre une base GNSS.

Avec un poids de seulement 800 g, le i85 reste confortable à utiliser durant de longues journées de levés. Son autonomie atteint jusqu’à 20 heures selon le mode de fonctionnement, ce qui couvre généralement une journée complète sans recharge.

Sa certification IP68, sa résistance aux chutes de deux mètres et sa plage de fonctionnement comprise entre -40 °C et +65 °C permettent une utilisation dans des environnements variés, des chantiers urbains aux exploitations forestières ou minières.

La connectivité est également complète avec Bluetooth, Wi-Fi double bande, NFC, radio UHF intégrée, modem 4G et port USB-C, facilitant aussi bien les échanges de données que le fonctionnement en base ou en rover.

Le CHCNAV i85 fonctionne avec le logiciel de terrain LandStar, reconnu pour son interface intuitive et ses nombreuses fonctions dédiées aux géomètres et topographes.

LandStar centralise les opérations de levé, d’implantation, de navigation et de contrôle dans une seule application. Les fonctions de réalité augmentée exploitent directement les caméras du i85 afin de guider l’utilisateur lors des implantations ou de la recherche de points. Le logiciel prend également en charge les levés laser, les fichiers CAO ainsi que les principaux formats d’échange utilisés en topographie.

Le récepteur est compatible avec les réseaux RTK via NTRIP, les corrections PointSky ainsi que les modes base et rover. Les formats RTCM, RINEX, HCN et NMEA facilitent son intégration dans les workflows existants.

Chez GEOSYSTEMS France, le i85 peut également s’intégrer dans des chaînes de production plus larges, notamment pour les projets de récolement, de cartographie ou de gestion des réseaux utilisant FOUILLES 3D et les solutions métiers associées.

Chez GEOSYSTEMS France, le CHCNAV i93 peut être intégré dans des workflows complets de topographie, de récolement ou de cartographie.

Selon les projets, il peut être utilisé seul ou en complément d’autres solutions de la gamme CHCNAV, notamment pour les acquisitions GNSS classiques, les relevés 3D ou certains workflows de récolement. Nos équipes accompagnent les utilisateurs dans le choix de la configuration la plus adaptée à leurs besoins, à leurs logiciels métiers et à leurs méthodes de production.

Le véritable différenciateur du i85 est le laser intégré, puis viennent PointSky, l’IMU, les caméras et la réalité augmentée. Je ferais donc une grille qui met davantage en avant ces usages.

Le i85 convient aux levés topographiques courants, aux levés fonciers, aux contrôles d’ouvrages et aux relevés altimétriques. Son moteur GNSS multi-constellations assure un positionnement stable et rapide, même dans des environnements partiellement masqués.

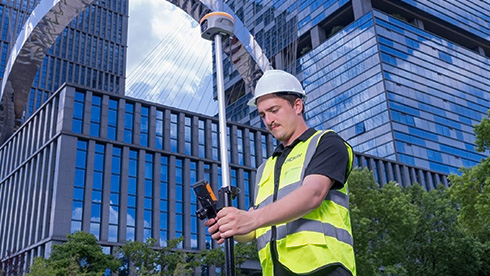

Le télémètre laser intégré permet de relever des façades, talus, fossés, chambres, clôtures ou éléments situés derrière un obstacle sans déplacer la canne. Les coordonnées sont calculées directement avec une précision adaptée aux travaux topographiques.

La réalité augmentée de LandStar facilite les implantations en affichant directement les éléments du projet dans l’environnement réel. Les indications visuelles réduisent les recherches et rendent les opérations plus intuitives, notamment sur les chantiers complexes.

Grâce à l’IMU automatique et aux mesures laser, le i85 simplifie le relevé d’ouvrages difficiles d’accès sans devoir positionner parfaitement l’extrémité de la canne sur chaque point.

Le i85 accompagne les entreprises de travaux publics pour les implantations, les contrôles d’exécution, les levés de chantier et les vérifications d’ouvrages. Sa robustesse et son autonomie permettent de travailler toute la journée sur le terrain.

Compatible avec les principaux réseaux RTK et les formats d’échange du marché, le i85 permet d’alimenter des bases de données géographiques, des SIG ou des référentiels patrimoniaux avec des données GNSS de haute précision.

À quoi sert le laser intégré du CHCNAV i85 ?

Le télémètre laser permet de mesurer des points inaccessibles ou dangereux sans déplacer la canne GNSS. Il est particulièrement utile pour relever des façades, des fossés, des clôtures, des talus ou des éléments situés derrière un obstacle. Les coordonnées 3D sont calculées directement afin de limiter les déplacements et d’accélérer les levés.

Le CHCNAV i85 peut-il fonctionner sans réseau mobile ?

Les deux caméras permettent plusieurs usages.

Oui, dans certaines situations. Le récepteur est compatible avec le service PointSky, qui diffuse les corrections GNSS par satellite. Cette solution permet d’obtenir une précision centimétrique même dans les zones où la couverture Internet est limitée ou lorsqu’il n’est pas possible d’utiliser une station de référence.

Caractéristique	CHCNAV i85
Technologie GNSS	Récepteur GNSS RTK multi-constellations 1892 canaux
Constellations	GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC, SBAS
Précision RTK	8 mm + 1 ppm (H) / 15 mm + 1 ppm (V)
Initialisation RTK	Moins de 10 secondes
IMU	AUTO-IMU 200 Hz sans calibration
Compensation d'inclinaison	Jusqu'à 60°
Laser intégré	Laser vert jusqu'à 150 m pour les mesures de points déportés
Caméras	Double caméra (2 MP + 8 MP) avec autofocus intelligent
Implantation visuelle	Navigation et implantation en réalité augmentée via LandStar
Service PointSky	Corrections GNSS centimétriques par satellite (selon couverture)
Connectivité	4G LTE, radio UHF, Wi-Fi, Bluetooth, NFC
Formats pris en charge	RTCM, RINEX, NMEA, HCN
Stockage	Mémoire interne haute vitesse de 8 Go
Autonomie	Jusqu'à 20 h en RTK mobile
Poids	800 g
Indice de protection	IP68
Résistance aux chutes	2 mètres
Température de fonctionnement	-40 °C à +65 °C

Le CHCNAV i85 associe un moteur GNSS performant, une IMU automatique, un télémètre laser longue portée et des fonctions avancées de réalité augmentée dans un équipement compact et robuste. Cette combinaison permet d’accélérer les levés, de simplifier les implantations et d’améliorer la productivité sur des projets variés.

Vous souhaitez évaluer si le CHCNAV i85 répond à vos besoins ? Les spécialistes de GEOSYSTEMS France peuvent vous conseiller, organiser une démonstration et vous accompagner dans le choix de la configuration la plus adaptée à vos projets.

Partenaire officiel CHCNAV, GEOSYSTEMS France accompagne les professionnels de la topographie depuis près de vingt ans. Nos équipes réalisent des démonstrations sur site, conseillent les utilisateurs dans le choix de leur matériel et assurent la mise en service des équipements.

Nous proposons également des formations, un support technique réactif, un service après-vente ainsi qu’un accompagnement dans l’intégration des récepteurs GNSS au sein de vos méthodes de travail. Notre objectif est de fournir une solution adaptée à vos besoins, tout en garantissant une prise en main rapide et un suivi durable.
