FJD Trion C1, du relevé de pièce au plan 2D
Relever un intérieur et repartir avec une base de plan exploitable

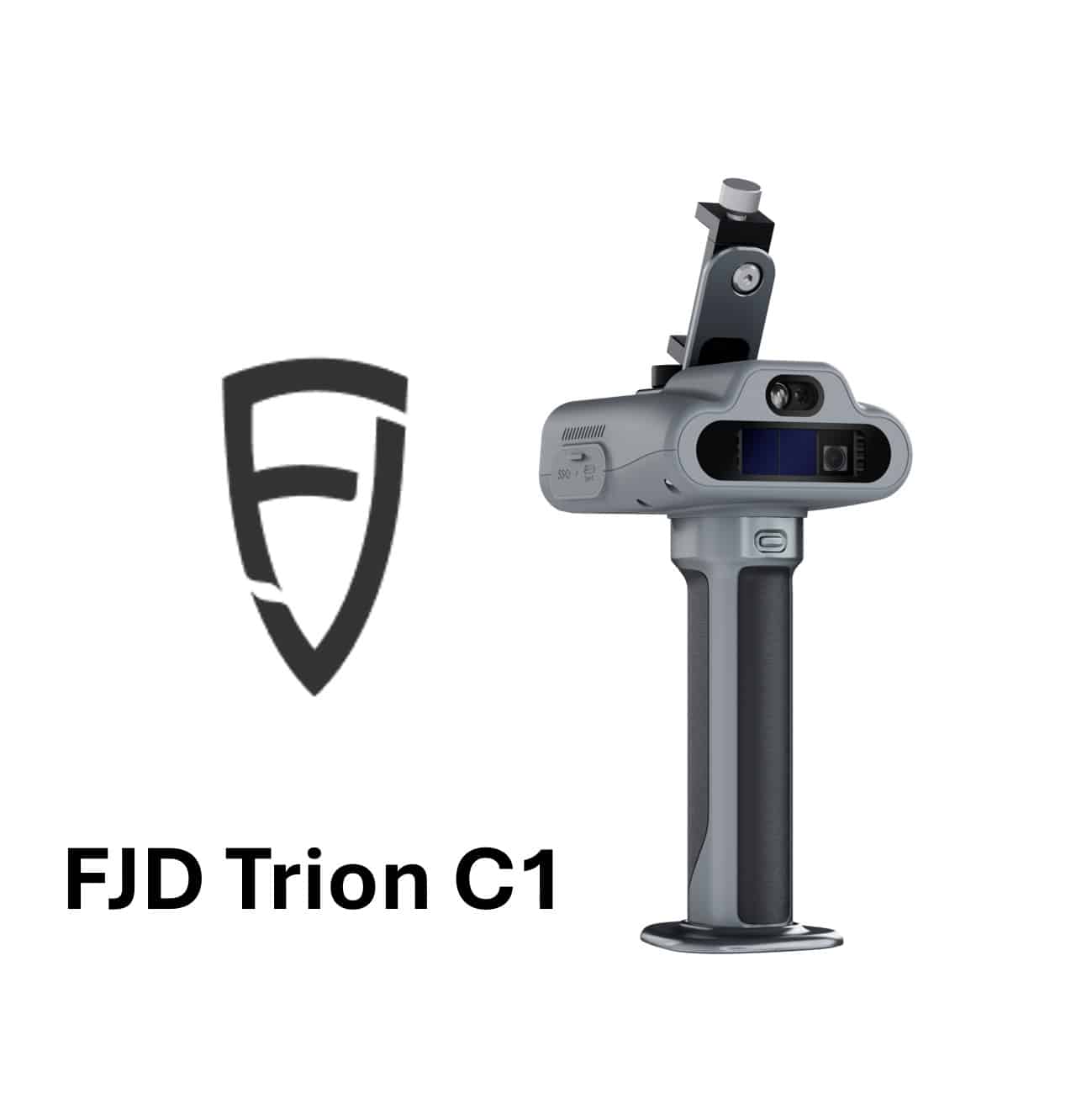

Le FJD Trion C1 est un appareil de relevé portatif qui produit le plan 2D d’un espace intérieur. Il s’adresse aux professionnels qui ont besoin d’un plan rapidement exploitable, sans travailler tous les jours avec des données 3D : métreurs en avant-projet, entreprises de rénovation, artisans du second œuvre, agenceurs, architectes d’intérieur.
Du relevé au plan
Le C1 génère une base de plan 2D éditable. FJD annonce jusqu’à 80 % de dessin manuel en moins selon ses tests internes.
Cotes critiques contrôlées
Le télémètre laser intégré, précis à ±3 mm, sert à confirmer une hauteur sous plafond ou un tableau de fenêtre pendant le relevé.
Contrôle avant de partir
L’application affiche la pièce qui se reconstruit et signale les zones mal couvertes. Vous complétez sur place, pas au retour au bureau.
Enchaînez les visites terrain
950 g, jusqu’à 5 h d’autonomie et 2 h de recharge. De quoi enchaîner plusieurs logements dans la journée sans logistique particulière.
Son positionnement se comprend par son livrable. Un scanner 3D classique est choisi pour produire une donnée 3D que l’on exploite ensuite dans différents logiciels métier. Avec le C1, cette donnée n’est qu’une étape : tout est organisé autour de la création et du contrôle du plan. Le maillage texturé reste disponible comme référence visuelle des lieux.
Ce sont les situations de tous les jours : un devis de rénovation à chiffrer, un appartement à relever avant travaux, une cuisine à mesurer avant fabrication, des plans de locaux à remettre à jour. L’objectif ne change pas — repartir du site avec un relevé complet et une base de plan qui vous évite de tout redessiner.
Le FJD Trion C1 vise d’abord des professionnels du bâtiment qui veulent accélérer le passage du relevé au plan, sans intégrer un workflow complexe de traitement 3D.
Une autre façon de relever l’existant
Aujourd’hui, vous relevez sans doute au télémètre : vous décidez des cotes à prendre, vous les notez sur un croquis, et vous reconstituez le plan une fois rentré. C’est rapide et fiable sur une pièce simple, et le C1 ne remplacera pas votre télémètre dans ce cas. Ça se complique sur un logement entier, une géométrie irrégulière, ou quand plusieurs corps de métier attendent le même plan. Il faut penser à tout sur place. Une cote oubliée, c’est un déplacement à refaire.
Le C1 prend le problème dans l’autre sens : il enregistre la pièce en entier, et vous choisissez ensuite ce que vous en tirez. Il devient intéressant dès que le temps passé à relever puis à remettre au propre pèse réellement sur vos affaires.
Capturer la géométrie de la pièce
Le C1 associe un LiDAR et une caméra. Le LiDAR enregistre 230 400 points par seconde sur une portée de 0,1 à 6 m, avec une précision relative après traitement annoncée à 1 cm. Il reconstruit murs, ouvertures et volumes pendant que vous marchez.
Vous n’aurez jamais à manipuler ces points : ils servent à la machine, pas à vous. La caméra RGB, elle, produit un maillage texturé — une sorte de photo en relief des lieux, utile pour revérifier un détail deux semaines plus tard sans y retourner.
Contrôler les dimensions et la couverture sur place
Un télémètre laser est intégré à l’appareil : ±3 mm annoncés, résolution de 1 mm, et une mesure ponctuelle jusqu’à 60 m — à ne pas confondre avec la portée du relevé, qui est de 6 m. Vous l’utilisez pour les cotes qui engagent : une trémie, un tableau de fenêtre, une réservation.
Pendant l’acquisition, l’application FJD Trion Creative affiche la reconstruction et surligne les zones insuffisamment couvertes. Vous repassez dessus avant de partir. C’est là que se joue l’essentiel : le contrôle a lieu sur le chantier, pas trois jours plus tard devant votre écran.
Un appareil pensé pour les relevés du quotidien
Avec un poids de 950 g et des dimensions de 140 × 115 × 310 mm, le C1 est conçu pour une utilisation à main levée et des déplacements fréquents entre les pièces. Son autonomie atteint jusqu’à 5 heures, pour environ 2 heures de recharge.
Il reste toutefois destiné aux environnements intérieurs : sa plage de fonctionnement est de 0 à 40 °C et l’appareil n’est pas étanche.
Ce que le C1 fait, et quand choisir une autre solution
Pour les relevés 3D de grands volumes, les usages extérieurs, les besoins topographiques ou les workflows centrés sur le nuage de points, il est préférable de s’orienter vers un scanner 3D SLAM.
| Le C1 est particulièrement adapté à | Pour d’autres besoins, privilégier une autre solution |
|---|---|
| Produire une base de plan 2D DXF à partir d’un espace intérieur | Exploiter un nuage de points comme livrable principal dans un workflow 3D avancé |
| Relever des pièces, logements, commerces et locaux | Relever de grandes façades, voiries ou infrastructures |
| Travailler principalement en intérieur et sur chantier couvert | Réaliser des acquisitions principalement extérieures |
| Créer un plan à partir d’un workflow autonome | Réaliser un relevé topographique ou géoréférencé : ce positionnement n’est pas documenté pour le C1 |
Du relevé terrain au plan 2D
Sur le terrain, FJD Trion Creative suit la capture, signale les zones insuffisamment relevées, enregistre les mesures laser et permet de consulter l’ébauche de plan avant de quitter le site. Le projet est ensuite envoyé vers FJD Trion Creative Portal.
La finition se fait dans un navigateur en conservant le maillage 3D comme référence : correction des murs et limites de pièces, ajout des portes et fenêtres, puis export. Le livrable principal est le plan DXF modifiable, accompagné d’un rapport de plan. Le constructeur mentionne également le maillage texturé parmi les résultats du C1.
Aucun abonnement annuel n’est obligatoire pour le workflow essentiel : Creative Portal peut fonctionner avec des crédits achetés selon les besoins. Une formule Pro optionnelle apporte davantage de stockage et des conditions de crédits adaptées aux utilisateurs réguliers.
Applications du FJD Trion C1
Métrés et études avant travaux
Relever un bâtiment existant pour préparer un devis, une étude ou une visite technique, et repartir avec une base de plan plutôt qu’un croquis à retranscrire.
Rénovation intérieure
Reconstituer un plan lorsque la documentation disponible est absente, ancienne ou ne correspond plus à l’état réel des lieux.
Agencement et aménagement
Disposer d’un plan de travail et d’une référence visuelle pour préparer un projet d’agencement. Les cotes engageant une fabrication restent à contrôler selon les procédures du métier.
Architecture et architecture intérieure
Documenter l’existant avant conception et reprendre le plan DXF dans un environnement de dessin ou de CAO compatible.
Gestion de bâtiments
Créer ou actualiser des plans de locaux pour faciliter la documentation, l’organisation des espaces et le suivi du patrimoine.
Les caractéristiques techniques du FJD Trion C1
CaractéristiqueFJD Trion C1
| Technologie de capture | LiDAR dToF + caméra RGB |
|---|---|
| Débit LiDAR | 230 400 points/s |
| Portée LiDAR | 0,1 à 6 m |
| Précision relative après traitement | 1 cm |
| Télémètre laser intégré | ±3 mm — portée jusqu’à 60 m |
|---|---|
| Caméra RGB | 1280 × 1080 px |
| Poids | 950 g |
|---|---|
| Autonomie | Jusqu’à 5 h |
| Temps de recharge | Environ 2 h |
| Température d’utilisation | 0 à 40 °C |
| Usage | Intérieur — appareil non étanche |
Notre FAQ
Le FJD Trion C1 est-il un scanner 3D ?
Techniquement oui : le C1 utilise un capteur LiDAR et génère une représentation 3D de l’espace. Mais tout, dans l’appareil comme dans les logiciels, est tourné vers la création de plans d’intérieur. La donnée 3D sert à construire, vérifier et affiner le plan, pas à constituer le livrable.
Quelle est la précision du FJD Trion C1 ?
Deux valeurs correspondent à deux usages. La précision relative du relevé LiDAR après traitement est annoncée à 1 cm. Le télémètre laser intégré offre une précision annoncée de ±3 mm avec une résolution de 1 mm pour les mesures de contrôle ponctuelles.
Combien de temps faut-il pour relever un logement ?
Il peut capturer jusqu’à 200 m² en trois minutes. Le temps réel dépend de la configuration des lieux, des obstacles, des contrôles à effectuer et du niveau de couverture recherché.
Quels fichiers peut-on obtenir avec le FJD Trion C1 ?
Le livrable central est un plan DXF modifiable, accompagné d’un rapport de relevé. FJD Trion mentionne également un maillage 3D texturé parmi les résultats.
Avec quel logiciel ouvrir le plan DXF ?
Le DXF est un format d’échange lu par la quasi-totalité des logiciels de dessin et de CAO, des solutions professionnelles comme AutoCAD, BricsCAD ou DraftSight jusqu’aux outils gratuits comme LibreCAD et QCAD. Si vous ne travaillez avec aucun logiciel de dessin aujourd’hui, nous pouvons vous orienter selon vos livrables.
Faut-il un abonnement pour utiliser FJD Trion Creative Portal ?
Non. Le workflow essentiel peut être utilisé avec un système de crédits sans abonnement annuel obligatoire. Une formule Pro optionnelle existe pour les utilisateurs réguliers, avec davantage de stockage et des conditions de crédits spécifiques.
Faut-il savoir utiliser un scanner 3D pour utiliser le FJD Trion C1 ?
Non. Vous n’aurez jamais à traiter un nuage de points : l’application vous guide pour contrôler la couverture sur le terrain, et Creative Portal sert ensuite à affiner le plan à la souris. Comptez quelques heures pour être autonome. L’essentiel de l’apprentissage porte sur la façon de parcourir les pièces, pas sur le logiciel — c’est justement ce que couvre la prise en main assurée par nos équipes.
Pourquoi choisir le FJD Trion C1 avec GEOSYSTEMS France ?
Le FJD Trion C1 simplifie le passage du relevé terrain au plan 2D en associant capture LiDAR, contrôle des cotes au laser et génération d’une base de plan DXF modifiable.
GEOSYSTEMS France vous accompagne pour évaluer la pertinence de la solution selon vos usages, puis dans sa prise en main et son intégration à vos méthodes de travail : démonstration, formation, support technique et SAV.
Simplifiez vos métrés et passez plus rapidement du relevé terrain au plan 2D.
GEOSYSTEMS France vous accompagne dans le choix, la mise en œuvre et l’intégration du FJD Trion C1 dans vos workflows de métrés, relevés de l’existant et études avant travaux.
