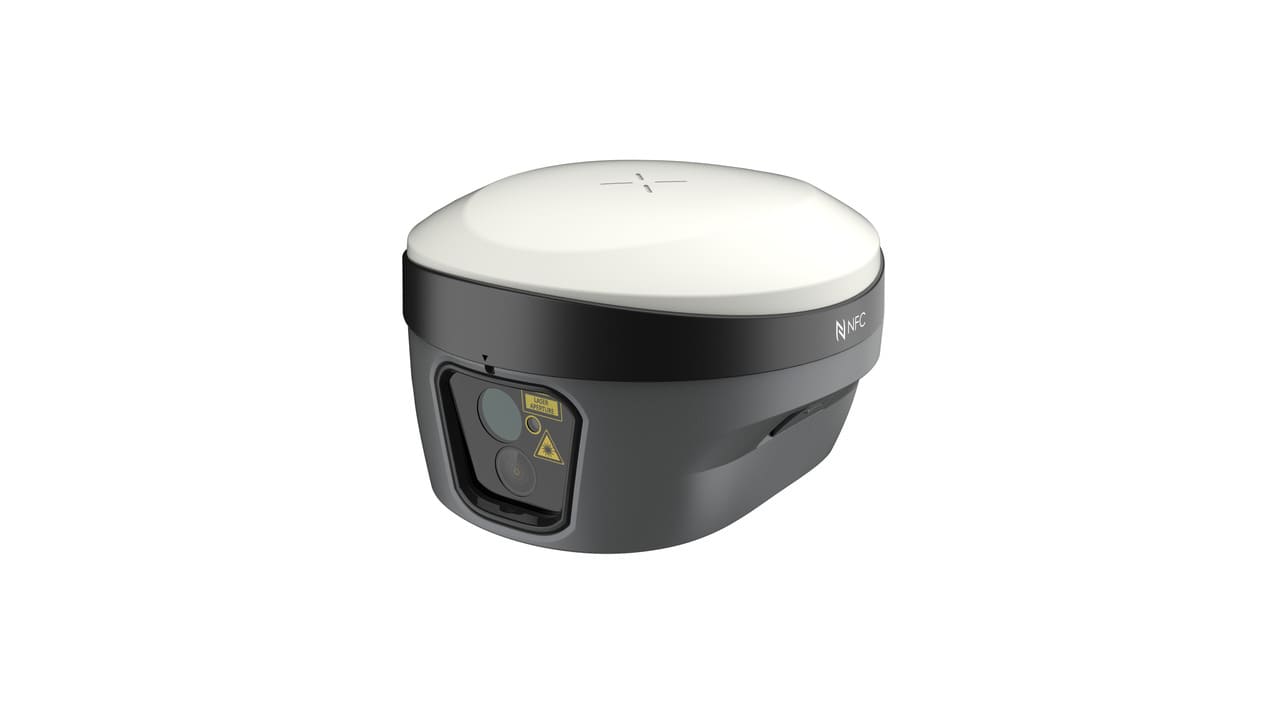

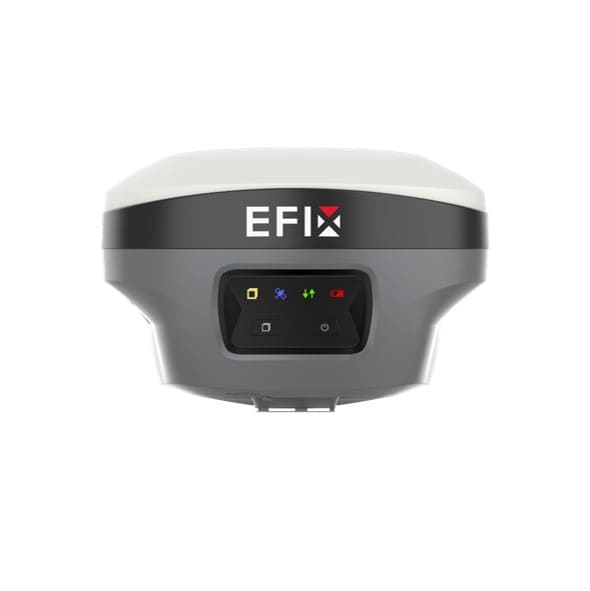

Antenne EFIX F8L – GNSS RTK IMU avec laser intégré
Le levé GNSS laser haute précision, partout et en mobilité
L’EFIX F8L est une évolution majeure dans la topographie moderne puisqu’il est désormais possible de faire un levé sans avoir à « buller ». Il s’agit d’un récepteur GNSS RTK compact intégrant un laser haute précision et une IMU 4D auto-initialisée : les points peuvent donc être géoréférencés à distance. Conçue pour les géomètres et bureaux d’études, elle apporte une précision centimétrique même dans les environnements complexes, tout en accélérant les levés et le jalonnement.
Laser de
haute précision
Le laser vert classe 3R de l’EFIX F8L offre un point clair et stable permettant de mesurer rapidement des cibles difficiles d’accès avec une précision de 2 à 5 cm selon la distance.
GNSS Full-Star
1608 canaux
Le moteur GNSS multi-constellations de la F8L assure une réception renforcée et une initialisation rapide, garantissant une précision RTK de 8 mm + 1 ppm (H).
IMU 4D
sans calibration
L’IMU s’initialise automatiquement en mouvement, sans position statique initiale, assurant un positionnement fiable et continu même en conditions perturbées.
Vision AR et
assistance terrain
La navigation et le jalonnement AR améliorent la lisibilité des indications, optimisant jusqu’à 50 % l’efficacité terrain sur les relevés complexes.
L’antenne EFIX F8L intègre pour la première fois dans un format compact un moteur GNSS Full-Star, un laser longue portée et une IMU 4D à initialisation automatique. Cette combinaison transforme la manière de relever les points difficiles, notamment en milieu urbain dense, en bords de chaussée, en zones encombrées ou sur des ouvrages inaccessibles.
Son laser vert précis et contrasté permet de viser rapidement une cible jusqu’à 50 m, tout en obtenant immédiatement ses coordonnées 3D. L’IA embarquée dans la puce SOC optimise la visée et la collecte, ce qui garantit un levé fluide et intuitif même sur des scènes complexes.
Le moteur GNSS 1608 canaux, associé à l’algorithme Full-Star, augmente la robustesse des signaux et accélère les solutions RTK. L’IMU 4D fonctionne en continu sans calibration, offrant une précision stable même lorsque la canne est inclinée jusqu’à 60°.
L’application eField complète l’écosystème en apportant une surveillance AR immersive, une optimisation des TIN, une gestion fluide des grands plans, et un piquetage assisté extrêmement intuitif. Résultat : des workflows simplifiés, une productivité accrue et un relevé plus sûr, même dans des zones difficiles ou dangereuses. Et comme toutes les antennes EFIX, l’EFIX F8L est compatible avec FOUILLES 3D
Un récepteur GNSS laser conçu pour les levés complexes
Un récepteur GNSS RTK nouvelle génération
L’EFIX F8L a été pensée pour les géomètres et les bureaux d’études qui doivent relever, viser et implanter dans des environnements exigeants. Elle combine trois technologies majeures dans un seul appareil compact : un moteur GNSS Full-Star à 1608 canaux, une IMU 4D auto-initialisée, et un laser vert longue portée permettant d’obtenir des coordonnées précises sur des points difficiles d’accès ou dangereux.
Grâce au suivi simultané des constellations GPS, Galileo, BeiDou, GLONASS, QZSS et NavIC, la F8L garantit une réception robuste et une solution RTK fiable, avec une précision en temps réel de 8 mm + 1 ppm en horizontal et 15 mm + 1 ppm en vertical. L’initialisation est rapide (<10 s) et stable, ce qui assure un travail fluide même en milieu urbain ou sur les chantiers encombrés.

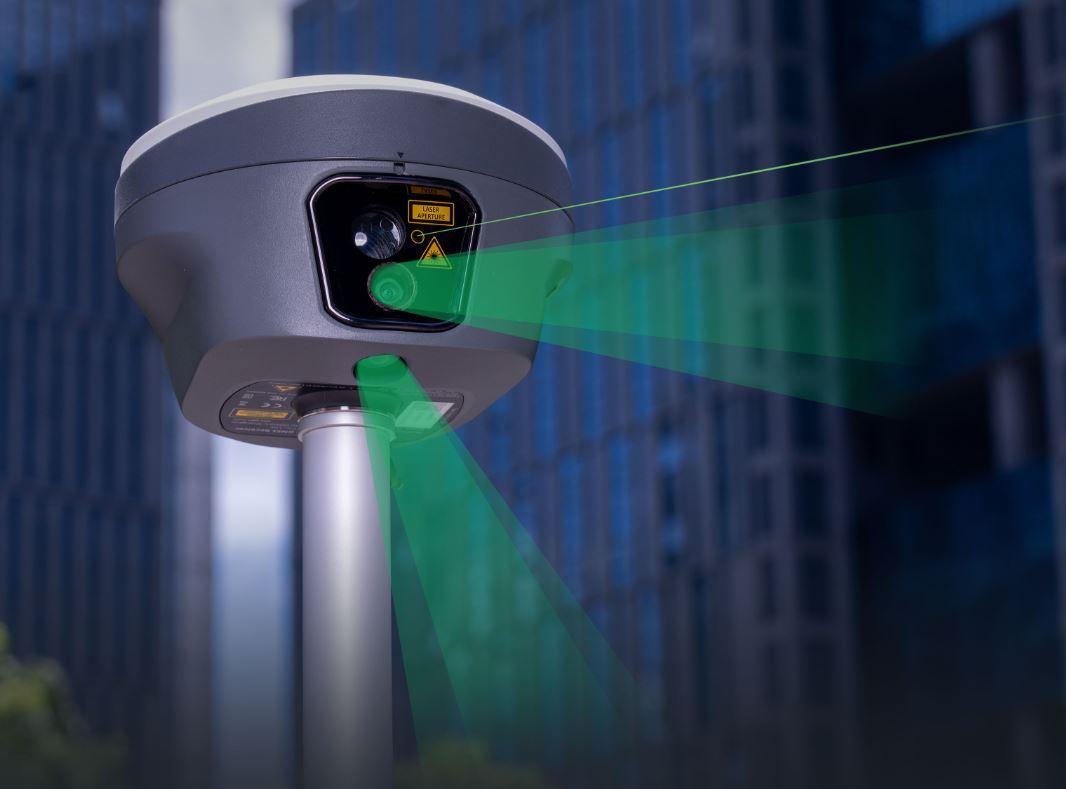

Le laser intégré : mesurer ce que vous ne pouvez pas atteindre

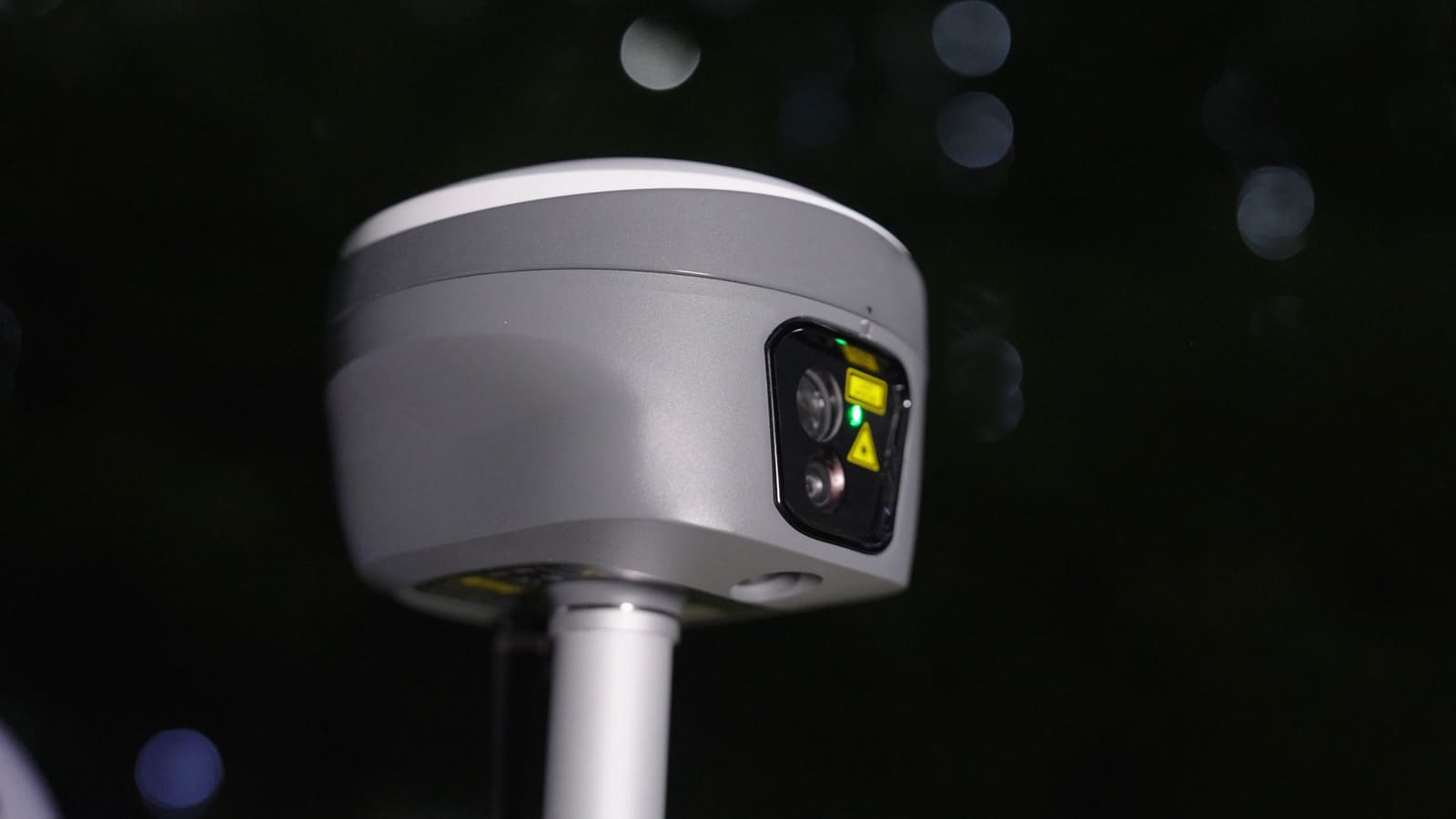

Plus qu’un simple récepteur GNSS, l’EFIX F8L introduit une nouvelle façon de capturer des points difficiles grâce à son laser vert classe 3R, très visible même en plein jour. Il permet de viser un élément jusqu’à 50 mètres, avec une précision de 2 cm à 5 m et 3 à 5 cm à 10 m selon le mode de mesure.
L’IA embarquée dans la puce SOC optimise la visée et stabilise le point laser, offrant une acquisition immédiate et intuitive. Reliée au logiciel eField, la F8L affiche en réalité augmentée les points visés et les instructions de jalonnement, ce qui améliore considérablement la vitesse de travail et réduit les erreurs de piquetage.

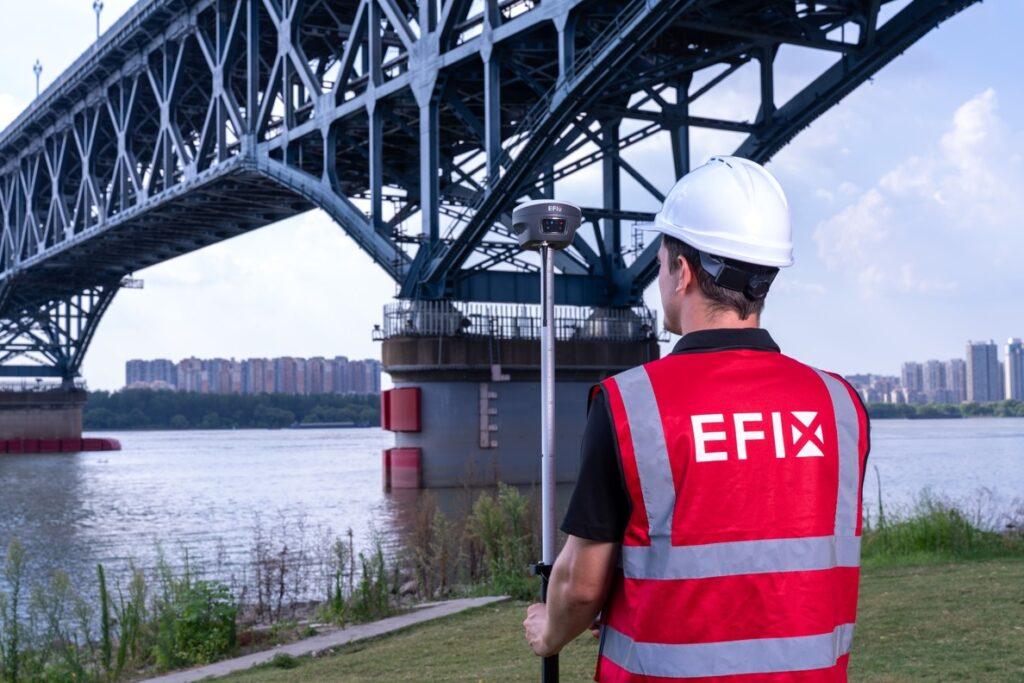

Cette approche hybride — GNSS + Laser + AR — transforme les levés sur façades, ouvrages, réseaux enterrés, accotements routiers ou zones inaccessibles.
IMU 4D, robustesse et autonomie pour vos projets terrain

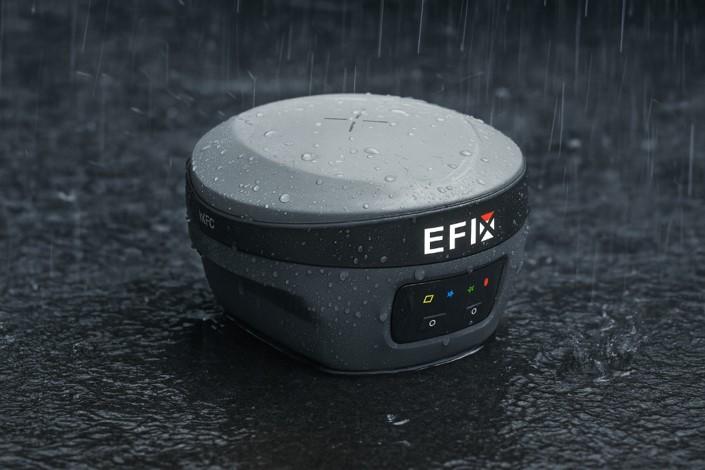

Compacte et rigide (IP68, résistance aux chutes de 2 m), l’EFIX F8L est conçue pour tous types de chantiers. Son IMU 4D sans calibration s’initialise automatiquement en mouvement, éliminant la phase de mise à plat statique, et maintient une précision stable même avec la canne inclinée jusqu’à 60°.
L’appareil bénéficie d’une autonomie notable grâce à sa batterie interne 4900 mAh, permettant jusqu’à 20 h en mode RTK et 15 h en mode RTK + laser, assurant une journée complète de production sans interruption.
La fréquence de mise à jour élevée (200 Hz pour l’IMU et jusqu’à 10 Hz pour le GNSS) garantit des mesures continues et fiables, idéales pour les relevés linéaires, les implantations rapides et les travaux en conditions difficiles.
Une intégration naturelle dans l’écosystème GEOSYSTEMS France
Compatible avec FOUILLES 3D, l’EFIX F8L s’intègre naturellement dans l’écosystème GEOSYSTEMS France. Elle permet non seulement d’obtenir des levés GNSS de précision, mais aussi de combiner visée laser, AR, documentation photo (capteurs 5 MP et 2 MP, 75°), jalonnement routier, calculs de TIN ou visualisation de déblais/remblais.
Cette polyvalence assure une continuité complète entre la capture terrain, le contrôle qualité et l’exploitation des données en bureau d’études, sans perte de temps ni manipulation de formats.
Pour tout savoir sur l'antenne EFIX F8L
Un GPS ne capte que les satellites américains. Un récepteur GNSS multi-constellations, comme la F8L Vision, combine les signaux GPS, Galileo, BeiDou, GLONASS et QZSS pour une couverture optimale et une précision centimétrique. La F8L fonctionne comme une antenne GNSS RTK complète, mais avec des capacités supplémentaires : laser, IMU 4D et vision AR.
L’IMU 4D compense automatiquement l’inclinaison de la canne, sans avoir à buller. Vous pouvez mesurer des points dans des zones peu accessibles.
Non. L’IMU 4D s’initialise automatiquement en mouvement et reste active durant toute la mission.
La précision est comprise entre 2 et 5 cm selon la distance de visée (5 à 10 m), avec un point laser vert très visible.
Oui, comme toute la gamme des antennes EFIX, la EFIX 8L est parfaitement compatible avec la solution FOUILLES 3D. Avec FOUILLES 3D, vous pouvez géoréférencer les réseaux en tranchée ouverte en classe A de la DT-DICT. Les données sont ensuite transférées à une chaîne de traitement afin d’être converties en orthophoto et en nuage de points 3D.
Les caractéristiques techniques de l'antenne EFIX F8L
| Informations techniques |
|---|
L'expertise de GEOSYSTEMS France pour vous guider dans vos acquisition
GEOSYSTEMS France accompagne les acteurs de la topographie et de la géomatique dans leur transition numérique. Notre équipe conjugue expertise technique et scientifique, expérience terrain et innovation logicielle pour offrir des solutions performantes, simples à déployer et optimisées en termes de coût.
Avec la gamme EFIX, nous proposons aux géomètres, bureaux d’études et collectivités des capteurs fiables, précis et conçus pour maximiser la productivité sur le terrain.
