Antenne EFIX F8 Vision, récepteur GNSS RTK IMU avec caméras
L’alliance parfaite entre précision, innovation et simplicité sur le terrain
L’antenne EFIX F8 Vision redéfinit les standards du levé GNSS RTK. Grâce à son IMU intelligent, sa double caméra et sa technologie de réalité augmentée, elle offre une expérience fluide et visuelle du marquage-piquetage et de l’implantation, même dans les environnements les plus complexes.
Réalité augmentée et
implantatione en direct
Profitez de la double caméra intégrée pour une navigation en réalité augmentée. Visualisez et documentez vos levés en temps réel, même dans des environnements complexes.
Robuste
et fiable
Certifiée IP67, l’antenne EFIX F8 Vision est étanche à l’eau et à la poussière. Elle résiste aux chutes de 2 mètres, assurant une utilisation optimale sur tous vos chantiers.
Technologie
multi-constellations
L’antenne EFIX F8 Vision suit toutes les principales constellations (GPS, Galileo, BeiDou, GLONASS) pour une couverture maximale et une précision accrue, même en conditions difficiles.
Compensation automatique
de l'inclinaison
Grâce à son capteur IMU intégré, l’antenne EFIX F8 Vision compense automatiquement l’inclinaison, sans besoin de calibrage, augmentant ainsi l’efficacité de vos levés.
Intégrant les technologies GNSS les plus avancées, l’antenne EFIX F8 Vision garantit des performances inégalées pour vos projets de topographie et SIG. À la différence des récepteurs traditionnels, elle combine un module GNSS RTK de dernière génération et un capteur IMU de haute qualité, permettant une compensation automatique de l’inclinaison sans calibrage.
La double caméra intégrée offre une expérience unique de réalité augmentée directement sur le terminal mobile de l’utilisateur, facilitant l’implantation directe et la documentation instantanée.
Que ce soit pour des levés en milieu urbain ou des zones difficiles d’accès, l’EFIX F8 Vision offre une précision centimétrique et une robustesse à toute épreuve, faisant d’elle l’outil idéal pour les professionnels exigeants.

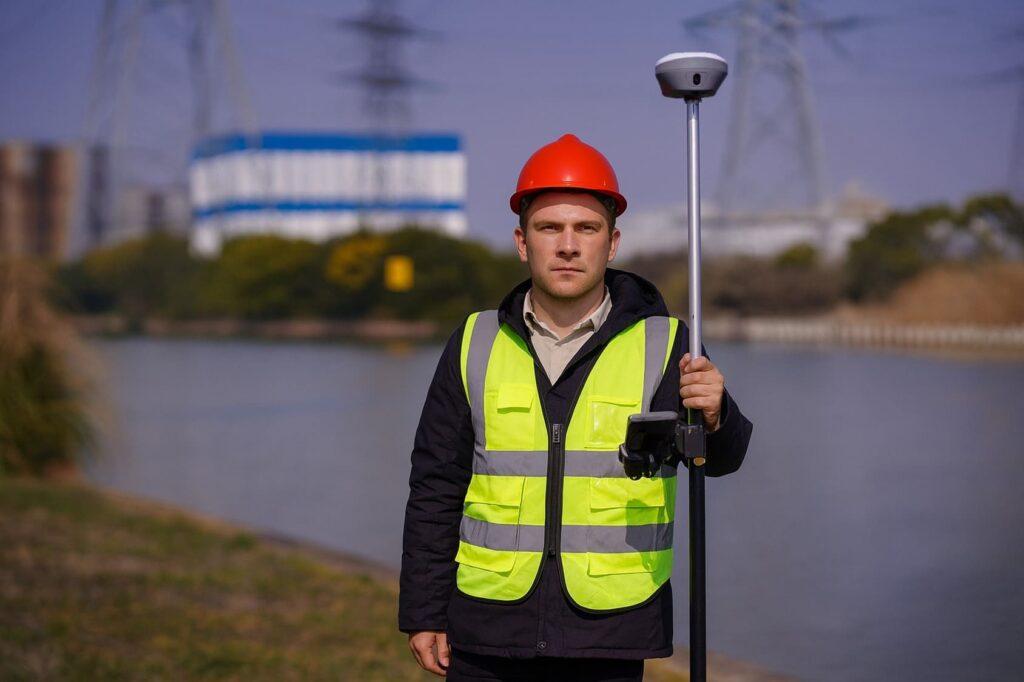

Un récepteur GNSS RTK nouvelle génération
Conçue pour les géomètres, topographes et bureaux d’études, l’EFIX F8 Vision combine précision centimétrique et ergonomie moderne.
Sa capacité RTK multi-constellations capte simultanément les signaux GPS, GLONASS, Galileo, BeiDou et QZSS, garantissant une stabilité optimale même dans les zones urbaines ou boisées.
Chaque levé est fiable, rapide et reproductible : un gain de productivité immédiat pour tous vos relevés GNSS et implantations RTK.
Le cœur du système repose sur un processeur de positionnement 1608 canaux capable de produire un positionnement RMS horizontal de ±8 mm + 1 ppm et vertical de ±15 mm + 1 ppm en temps réel. Ces performances placent la F8 Vision parmi les récepteurs RTK premium du marché.
Précision centimétrique et IMU automatique
L’intégration d’un capteur IMU 4D AUTO-IMU change radicalement la manière de lever.
Fini les calibrages fastidieux : l’IMU compense automatiquement l’inclinaison de la canne jusqu’à 60°, sans perte de précision (< 2,5 cm à 30°).
Cette technologie IMU RTK garantit des mesures fiables même lorsque le terrain empêche de tenir la canne parfaitement droite – un atout majeur pour les relevés en tranchée, les façades ou les points difficilement accessibles.
La F8 Vision reste insensible à la plupart des perturbations magnétiques, assurant un levé fluide dans toutes les conditions. Son taux de rafraîchissement IMU 200 Hz et la fiabilité d’initialisation 99,9 % permettent de conserver une trajectoire continue, même lors des changements de direction rapides.
Chaque point levé est ainsi plus sûr, plus précis et plus rapide à collecter.

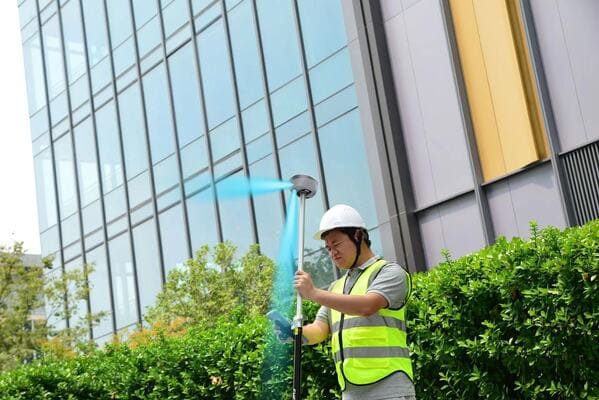

Navigation en réalité augmentée pour vos relevés et implantations
Grâce à sa double caméra 2 MP, l’EFIX F8 Vision offre une navigation en réalité augmentée qui révolutionne la visualisation du terrain. Sur l’écran de la tablette ou du smartphone connecté, les points de levé ou d’implantation apparaissent directement dans le décor réel.
Cette vue immersive simplifie la compréhension du projet et réduit les erreurs de piquetage.
Vous pouvez également documenter vos relevés en images, capturer des vues contextuelles et générer un rapport photo géoréférencé depuis le logiciel EFIX eField.
Cette fonction visuelle facilite le contrôle qualité et la traçabilité de chaque mesure, un atout essentiel pour les chantiers collaboratifs ou les modélisations 3D SIG.

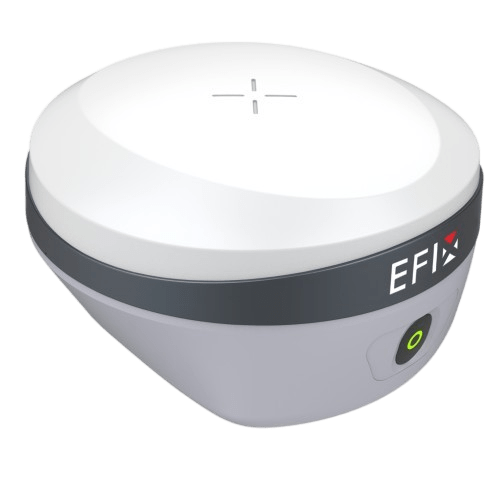

Robuste, compacte et polyvalente sur le terrain
Avec son poids de 0,75 kg et son boîtier IP67, la F8 Vision résiste à la poussière, à la pluie et aux chutes de 2 mètres.
Son design compact (134 × 134 × 80 mm) permet une manipulation aisée, même sur les chantiers les plus contraints.
L’autonomie prolongée – jusqu’à 16,5 heures en mode rover – assure une journée complète de travail sans recharge, et la batterie amovible facilite le remplacement rapide sur le terrain.
Sa connectivité complète (Bluetooth 4.2, Wi-Fi, NFC) simplifie la configuration et le transfert de données.
Les formats RTCM, CMR+, NMEA et la sortie SNR complète garantissent la compatibilité avec la plupart des logiciels de traitement GNSS et de modélisation terrain.
Applications en topographie, SIG et modélisation 3D
L’antenne EFIX F8 Vision s’adapte à tous les types de projets :
Topographie et piquetage visuel sur chantier.
Récolement et implantation en Réalité Augmentée, directement visualisés à l’écran.
Cartographie SIG, levés de réseaux et intégration dans les plateformes de données.
Modélisation 3D précise grâce à la compatibilité avec les formats standard d’export GNSS.
Travaux urbains ou forestiers, avec une excellente réception multi-constellations même sous couvert végétal.
Couplée au logiciel eField, elle devient un outil de capture et de gestion de données GNSS complet. L’interface intuitive d’eField permet de planifier les levés, d’organiser les projets et d’exporter les résultats vers vos logiciels SIG ou BIM favoris.
En lien direct avec la plateforme Fouilles 3D, elle peut aussi être utilisée pour la documentation des réseaux en tranchée ouverte, garantissant un géoréférencement de classe A conforme à la réglementation DT-DICT.
Caractéristiques techniques de l'antenne EFIX F8 Vision
| Informations techniques |
|---|
Tout savoir sur la EFIX F8 Vision
Un GPS se limite aux satellites américains, tandis qu’un récepteur GNSS comme la F8 Vision exploite aussi Galileo, BeiDou, GLONASS et QZSS, offrant une meilleure couverture et une précision centimétrique RTK.
Le RTK (Real Time Kinematic) est indispensable pour les relevés de précision, car il fournit une correction en temps réel grâce à un service de référence. Parfait pour les levés topographiques exigeants.
L’IMU est une petite centrale inertielle qui mesure les mouvements et compense automatiquement l’inclinaison de la canne. Vous pouvez donc lever des points dans des zones difficiles sans alignement parfait lorsqu’il n’est pas possible de « buller ». C’est très pratique et cela permet de gagner du temps lors des relevés.
La double caméra affiche vos points GNSS directement sur la vue réelle. Vous visualisez le piquetage et la position exacte en temps réel, simplifiant le travail sur le terrain.
Oui, la compatibilité Fouilles 3D permet d’utiliser la F8 Vision pour des levés de réseaux en tranchée ouverte en précision centimétrique, avec export direct vers la plateforme cloud pour la vectorisation et le plan de récolement.
Jusqu’à 16,5 h en rover, étanchéité IP67, et résistance aux chutes de 2 m. La F8 Vision est conçue pour durer sur tous les terrains, du chantier urbain au milieu forestier.
Choisir l’EFIX F8 Vision : performance, confort et compatibilité
Choisir la F8 Vision, c’est adopter une technologie GNSS RTK premium pensée pour la performance de terrain et la simplicité d’usage. Sa compensation automatique d’inclinaison, sa navigation en réalité augmentée et sa robustesse en font un allié fiable pour tous les professionnels du levé GNSS.
Compacte, intuitive et prête à l’emploi, elle garantit des relevés précis dans toutes les conditions et s’intègre parfaitement à vos workflows existants.
Utilisée seule ou en synergie avec eField et Fouilles 3D, l’EFIX F8 Vision s’impose comme une solution complète pour les projets de topographie, cartographie et modélisation 3D.
C’est la combinaison idéale entre innovation technologique, productivité terrain et simplicité d’utilisation.
