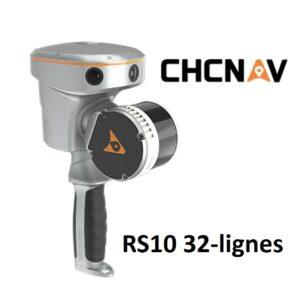

CHCNAV RS10, GNSS RTK & SLAM visuel hautes performances
Scanner 3D SLAM+GNSS RTK
Précision centimétrique
en dynamique

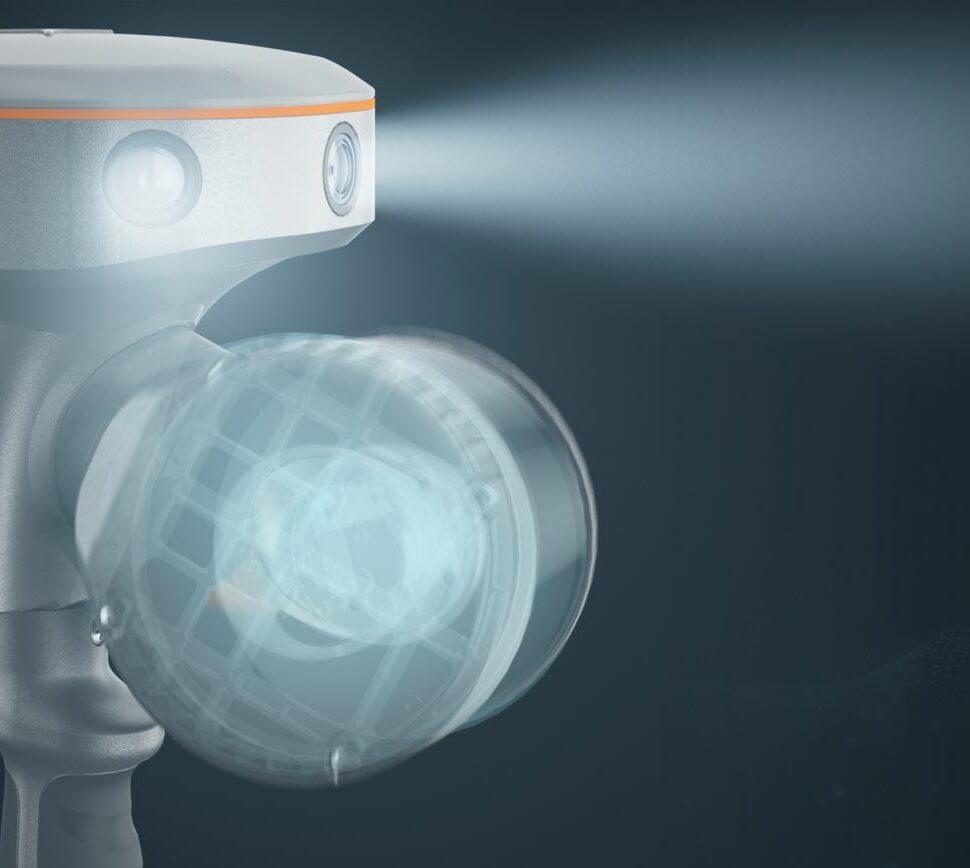

Le CHCNAV RS10 32-lignes associe un récepteur GNSS RTK de haute précision à un système SLAM visuel avancé. Ce duo assure une localisation exacte, même avec un signal satellite faible, pour des relevés fiables dans les zones les plus complexes.
Contrôlez le scan
en direct
L’application mobile SmartGo permet de suivre le nuage de points en temps réel. Vous visualisez chaque zone couverte et ajustez votre parcours à la volée pour garantir une collecte optimale.
Scannez des projets
de grande envergure
Grâce à ses batteries remplaçables à chaud, le CHCNAV RS10 32-lignes reste opérationnel sans pause. Vous enchaînez les sessions de scan sans redémarrage, même sur les projets longue durée.
Robuste
et léger
Compact et résistant (IP64), le scanner s’adapte à tous les environnements : chantier, tunnel, bâtiment, rue étroite… Sa conception ergonomique facilite les relevés dans les zones difficiles d’accès, en intérieur comme en extérieur.
Le CHCNAV RS10 32-lignes excelle en capture 3D grâce à la synergie entre SLAM visuel et GNSS RTK. Il offre une précision centimétriqueett et une portée étendue, tout en conservant un rapport qualité/prix remarquable inédite
Le LiDAR haute densité qui bouscule vos relevés 3D
La précision avant tout !

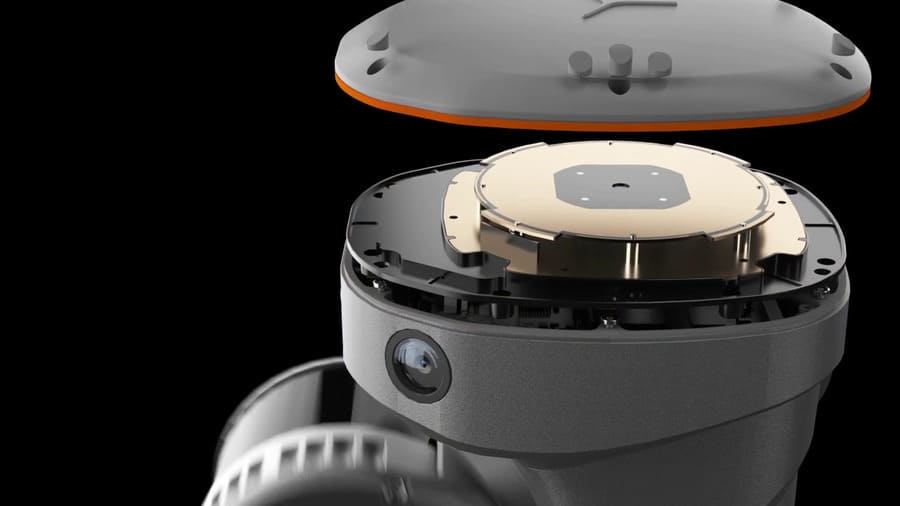

Le CHCNAV RS10 32-lignes associe un GNSS topographique multiconstellations (1408 canaux) à un SLAM visuel performant pour garantir une précision absolue de 5 cm, même sans signal satellite. Son scanner 32 lignes assure une densité élevée et une précision relative < 1 cm, même sur des chantiers complexes. Les 3 caméras HD permettent de coloriser le nuage de points pour des livrables visuels fidèles, parfaits pour le BIM, la photogrammétrie ou les jumeaux numériques réalistes.
Un flux de travail optimal
Grâce à la technologie SFIX, le RS10-32L de CHCNAV maintient sa précision même sans GNSS temporairement, en recalant automatiquement sa trajectoire. Plus besoin de fermer les boucles : vous gagnez du temps sur le terrain sans sacrifier la qualité. Avec SmartGo pour le contrôle en direct et CoPre pour le post-traitement automatisé, le RS10-32L garantit des livrables fiables, rapidement exploitables.
Robuste et intuitif
Compact (1,7 kg) et certifié IP64, le RS10-32L s’adapte à tous les terrains : intérieur, extérieur, souterrain ou urbain. Ses batteries échangeables à chaud assurent une autonomie continue, tandis que l’application mobile garantit un contrôle précis dès la première passe.
Pensé pour les pros de la mesure
Le RS10-32L répond aux attentes des géomètres, topographes et professionnels de l’inspection. Intégré aux workflows BIM, SIG ou topographiques, il offre des données fiables et un ROI rapide grâce à des levés plus rapides et sans reprises.
Performances haut-de-gamme pour un investissement maîtrisé
Le CHCNAV RS10 32-lignes combine SLAM visuel et GNSS RTK dans un format simple à utiliser, pour un prix nettement inférieur aux solutions concurrentes. Une technologie avancée, enfin accessible.

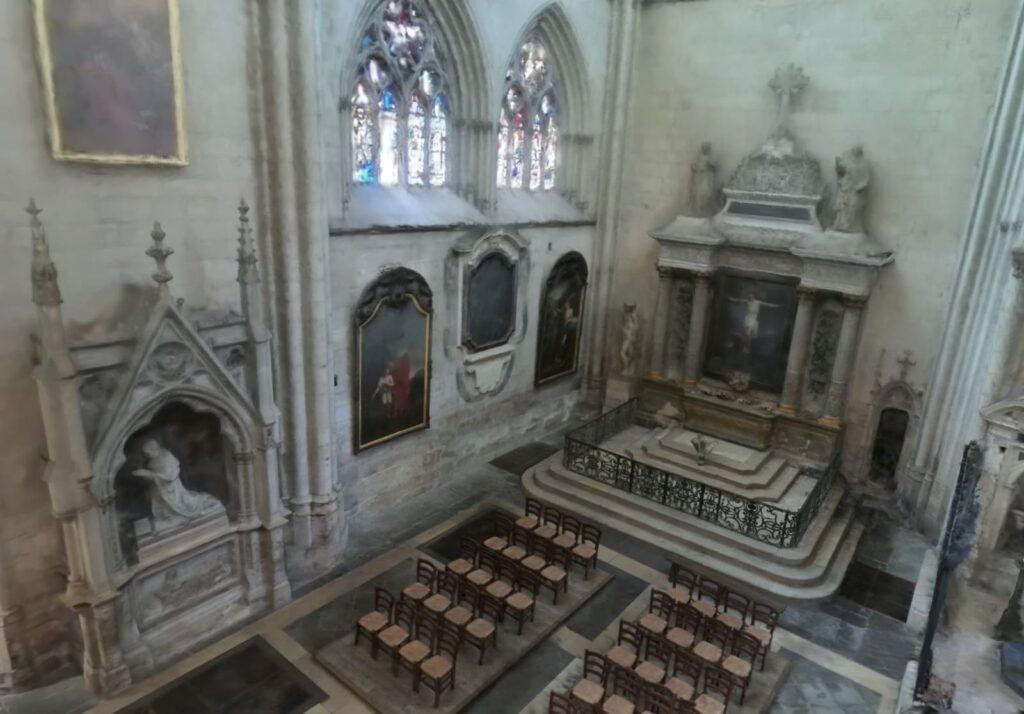

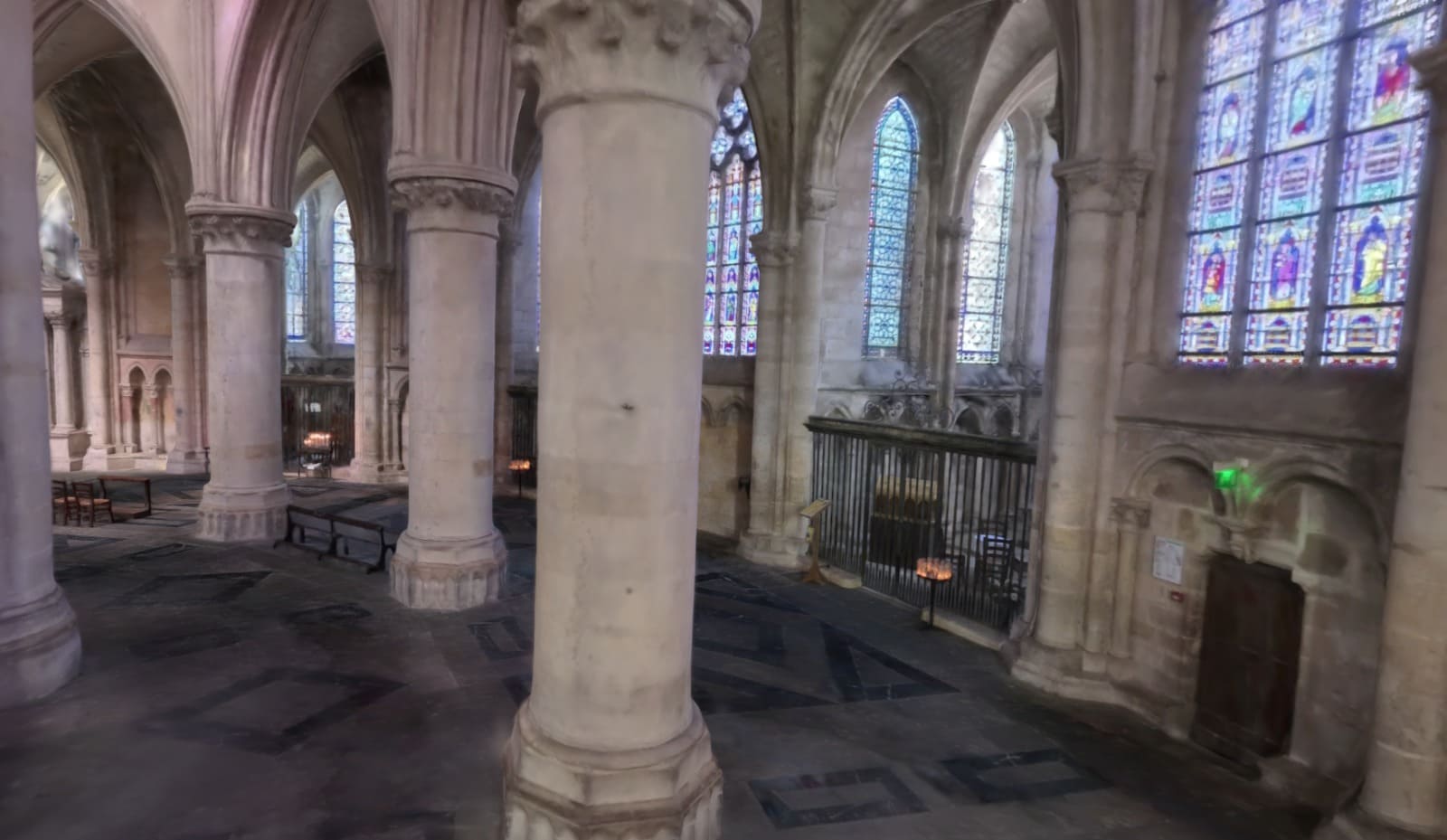

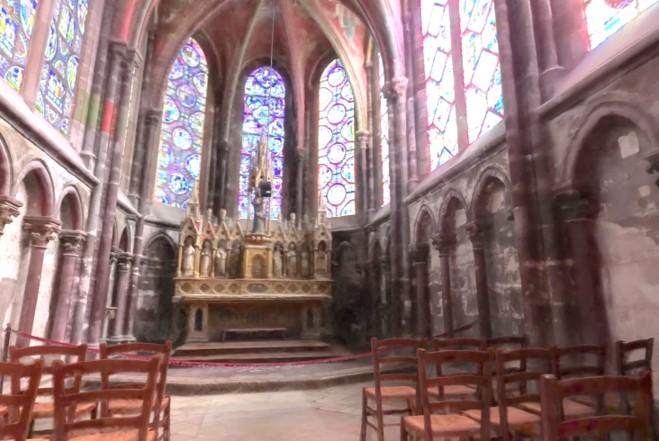

Des modélisations riches et immersives
Avec ses caméras HD, le RS10-32L produit des nuages de points colorisés et fidèles à la réalité. Exportable en LAS, E57 ou PLY, il permet la création de MESH haute qualité et de jumeaux numériques photoréalistes, jusqu’au Gaussian Splatting pour des visualisations immersives.
Contenu du kit CHCNAV RS 32-lignes
| Informations techniques |
|---|
Caractéristiques techniques du scanner CHCNAV RS10 32-lignes
La gamme RS10 se décline en deux modèles :
• Le CHCNAV RS10 ou 16-lignes, qui combine GNSS, LiDAR et SLAM visuel, idéal pour réaliser des scans précis pour de nombreux secteurs d’activité. C’est le modèle le plus abordable.
• Le CHCNAV RS10 32-lignes, plus performant, est équipé d’un LiDAR haute densité (32 lignes), offrant une résolution et une couverture supérieures. Ce modèle est parfaitement adapté aux relevés complexes, où une densité de points accrue et une précision renforcée sont indispensables.
Comparatif les deux versions de RS10
| Informations techniques |
|---|

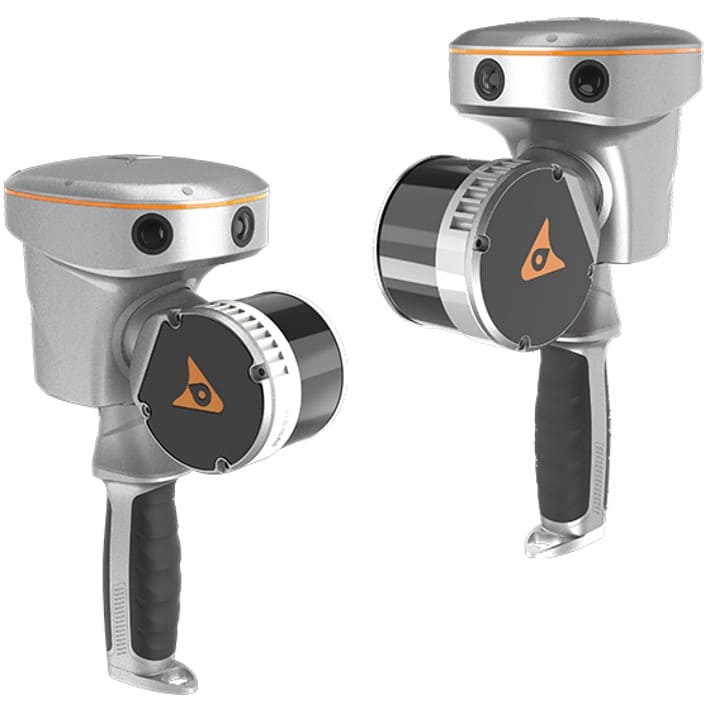

A gauche, le RS10 32-lignes, à droite, le 16-lignes
Une solution complète pour traiter les jumeaux numériques
SmartGo, l'application de pilotage
SmartGo est l’application mobile dédiée au pilotage du scanner, offrant une visualisation en temps réel du nuage de points, un contrôle précis de la qualité des données et la gestion complète des paramètres de scan. Intuitive et facile à prendre en main, elle permet d’optimiser l’acquisition dès le premier passage et limite les erreurs avant le traitement des données en bureau.
CoPre, pour traiter vos nuages de points en toute simplicité
CoPre est le module de post-traitement intelligent intégré à la solution. Il ajuste automatiquement la trajectoire du scanner, produit des jumeaux numériques 3D précis et permet de générer des modèles MESH détaillés. Grâce à son interface simple et ergonomique, il transforme des étapes complexes en un processus automatisé, réduisant les délais de traitement tout en renforçant la cohérence globale des données.

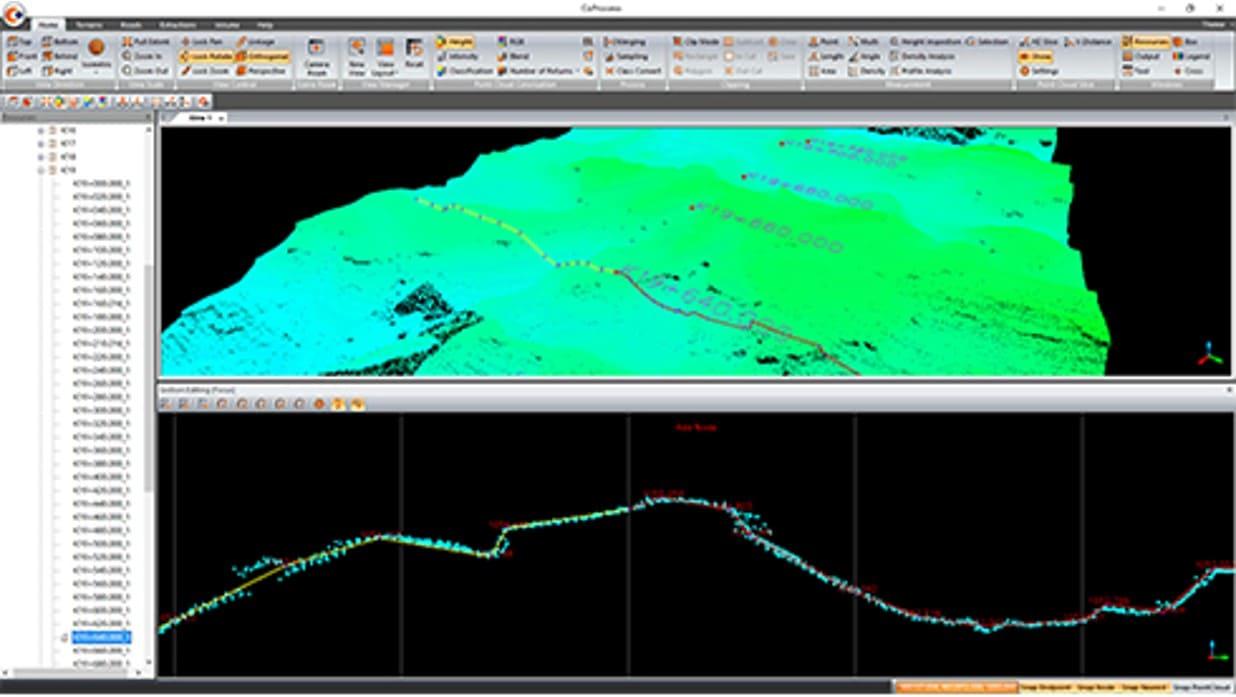

CoProcess, pour le traitement avancé des données
CoProcess est un logiciel avancé de traitement des données LiDAR, conçu pour transformer efficacement des nuages de points en livrables multi-formats de haute qualité. Ses principales fonctionnalités incluent :
Traitement automatisé des nuages de points et extraction des données vectorielles et attributaires des objets Classification avancée des objets (sol, bâtiments, végétation, routes…) Analyse et calcul de volumes avec suivi des variations dans le temps Génération automatique de MNE/MNS et modèles 3D orthophotographiques Interface intuitive et modulaire, optimisée pour les professionnels de la géomatique
CoProcess s’intègre facilement aux logiciels SIG et CAO (AutoCAD, ArcGIS) et propose une solution complète pour transformer les données LiDAR en livrables exploitables pour tous types de besoins.
Demandez votre devis personnalisé pour le CHCNAV RS10 32-lignes !
Notre FAQ à propos du scanner LiDAR CHCNAV RS10 32-lignes
Le CHCNAV RS10-32L est la version haut de gamme du CHCNAV RS10. C’est un scanner laser 3D mobile de haute précision, combinant la technologie SLAM et un positionnement GNSS RTK topographique. Il permet d’effectuer des relevés dynamiques aussi bien en intérieur qu’en extérieur, y compris dans les zones où les signaux satellites sont dégradés ou absents. C’est un outil parfaitement adapté à la topographie, au BIM, aux projets de construction ou encore à la modélisation de jumeaux numériques.
Grâce à la fusion du SLAM visuel et d’une antenne GNSS RTK de nouvelle génération, le RS10-32L atteint une précision absolue de 5 cm. Sa précision relative, au sein du nuage de points, est inférieure à 1 cm, garantissant une cohérence géométrique parfaite même dans des environnements complexes. La technologie SFIX prend le relais lorsque le GNSS est indisponible, maintenant un niveau de précision constant.
Oui. Le système intègre la technologie SFIX, qui exploite les données issues du capteur LiDAR et de l’IMU pour maintenir une précision stable lorsque les signaux satellites sont absents. Cela rend l’équipement parfaitement opérationnel dans les tunnels, bâtiments, rues étroites ou zones urbaines à forte obstruction GNSS.
Les données sont exportables dans les formats standards LAS, E57, PLY, compatibles avec les logiciels BIM, SIG et de modélisation 3D. Vous pouvez aussi générer des modèles MESH et utiliser des techniques avancées comme le Gaussian Splatting pour des rendus immersifs.
Le CHCNAV RS10 existe en deux configurations :
16 lignes : 320 000 points/seconde, portée jusqu’à 120 m
32 lignes : 640 000 points/seconde, portée jusqu’à 300 m
Ces performances permettent des relevés rapides et précis sur des zones étendues.
Le SLAM permet de créer des nuages de points géoréférencés en temps réel, sans post-traitement lourd. Associée au GNSS RTK, elle assure des relevés précis dans tous les environnements.
Oui. Le RS10 est équipé de trois caméras HD grand angle pour capturer des images et coloriser les nuages de points LiDAR, offrant un rendu réaliste des environnements scannés.
Non si l’emploi du GNSS en RTK est possible. Le RS10 32-lignes n’exige aucune fermeture de boucle. Grâce à l’association SLAM + GNSS, il enregistre une trajectoire robuste sans devoir revenir au point de départ, ce qui simplifie grandement l’organisation des missions et réduit le temps d’intervention sur le terrain.
Le scanner inclut, en licence permanente : SmartGo pour le contrôle des acquisitions et la visualisation en temps réel, et CoPre pour le recalage et le traitement des nuages de points.
Le CHCNAV RS10-32L embarque un SSD de 512 Go, permettant d’enregistrer de vastes quantités de données sans interruption, même lors de longues sessions de scan ou de projets à grande échelle.
Chaque batterie offre environ 1 heure d’autonomie. Grâce au système de hot-swap, les batteries peuvent être remplacées à chaud sans redémarrage, assurant un fonctionnement continu sur le terrain.
Le RS10-32L combine les technologies GNSS RTK et SLAM dans un format compact, avec une précision centimétrique, une grande polyvalence et une densité de points inégalée. Le tout, à un coût nettement inférieur à celui des marques historiques comme Leica, Faro ou Trimble. C’est une solution haut de gamme à prix maîtrisé.
Le RS10 intègre une véritable antenne GNSS topographique de 4ᵉ génération, dotée de 1408 canaux et compatible multi-constellations (GPS, GLONASS, Galileo, BeiDou, QZSS). Elle exploite la technologie iStar 2.0 pour une acquisition rapide et une précision centimétrique en RTK (8 mm + 1 ppm en horizontal / 15 mm + 1 ppm en vertical).
Le scanner intègre une antenne GNSS topographique 4ᵉ génération, dotée de 1408 canaux et compatible multi-constellations (GPS, GLONASS, BeiDou, Galileo, QZSS). Avec la technologie iStar 2.0, il obtient une précision RTK de 8 mm + 1 ppm (horizontal) et 15 mm + 1 ppm (vertical).
Installé sur une canne topographique, le RS10-32L peut être utilisé en mode levé GNSS, idéal pour relever des points précis ou implanter rapidement, sans recourir à un autre récepteur.
