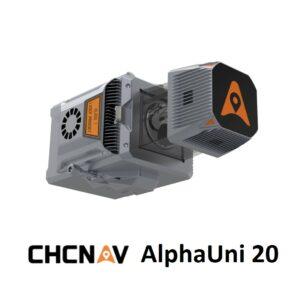

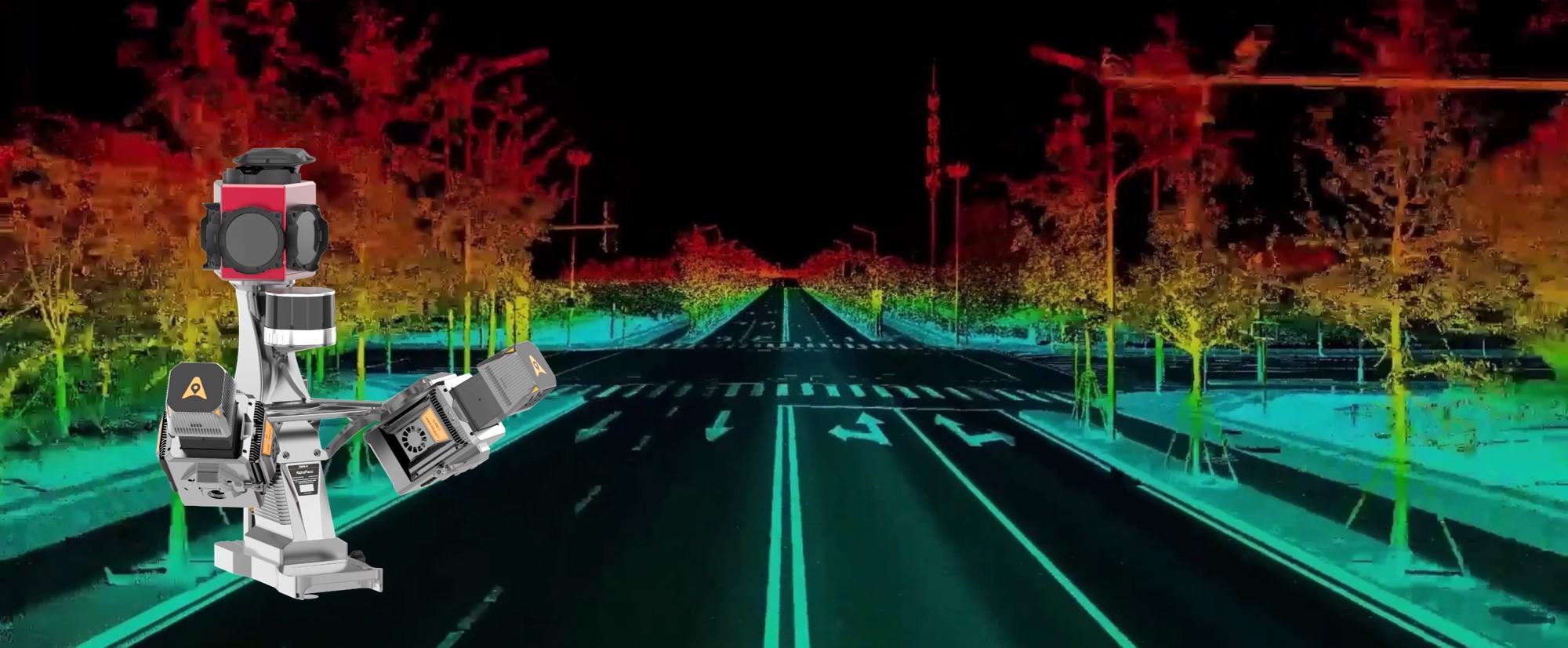

CHCNAV AlphaUni 20

Capteur Lidar multiplateforme pour le Mobile Mapping

La précision
centimétrique

Grâce au couplage GNSS + IMU 600 Hz et au post-traitement, obtenez des résultats fiables avec une précision absolue de 3 cm et une précision relative de 5 mm.

Portée de scan
exceptionnelle

Le CHCNAV AlphaUni 20 a une portée de 1,5 à 250 m en mode terrestre, et peut aller jusqu’à 1450 m en mode aérien

Multiplateforme
et mobile

Utilisez votre CHCNAV AlphaUni 20 sur drone, véhicule ou sac à dos. Léger et rapide à déployer, il s’adapte à tous les terrains et missions.

Scan performant
sous végétation

Jusqu’à 16 retours d’échos pour percer la canopée et produire des modèles de terrain précis, même dans les zones boisées.

Le capteur AlphaUni 20 de CHCNAV délivre un niveau de performance remarquable pour la numérisation 3D d’infrastructures et d’environnements urbains. Conjuguant précision, compacité et simplicité d’usage, il représente une solution au rapport qualité/prix particulièrement compétitif pour vos projets de modélisation.

La performance sans compromis

Le CHCNAV AlphaUni 20 concentre les technologies les plus avancées pour garantir la qualité des données 3D collectées. Il s’appuie sur un scanner LiDAR propriétaire (classe 1) capable de générer jusqu’à 2 millions de points/seconde avec une cadence de balayage de
200 Hz. Doté d’une IMU 600 Hz, d’un GNSS multiconstellation et d’une capacité de post-traitement précise, le capteur fournit une trajectoire optimisée, que ce soit en RTK ou PPK. Résultat : une précision absolue après traitement de 3 cm, et relative de 5 mm.

Une couverture étendue pour tous les terrains

Avec sa portée de 1,5 à 1450 mètres et la gestion de jusqu’à 16 retours d’échos, l’AlphaUni 20 excelle sur tous types de surface, y compris sous couvert forestier ou en zone urbaine dense. Il restitue des modèles de terrain et de surface détaillés, même en conditions dégradées.

Un capteur réellement multiplateforme

Conçu pour une intégration simple, l’AU20 peut être utilisé pour du Mobile Mapping :

  • En mode terrestre : monté sur véhicule pour la cartographie routière, ferroviaire, ou industrielle.

  • En mode backpack : pour le scan mobile à pied dans des zones inaccessibles.

  • En mode aérien : sur drone ou aéronef habité, pour des levés étendus et rapides.

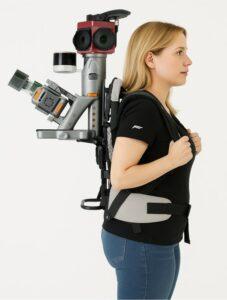

AU20 MMS en mode backpack

Une polyvalence hors du commun

Avec seulement 2,82 kg, le capteur AU20 se transporte et se monte facilement. Il s’intègre au support AlphaPano, qui facilite l’installation sur sac à dos ou véhicule, et permet même le montage de deux capteurs simultanément pour maximiser la couverture.

Il est certifié IP64, fonctionne de -20 °C à +50 °C, et résiste à l’humidité et à la poussière.

Les caractéristiques techniques du CHCNAV AlphaUni 20

Informations techniques
Capteur LiDARPortée : de 1,5 à 250 m en mode terrestre, jusqu’à 1450 m en mode aérien
Laser de classe 1 (laser oculaire sans danger)
Champ de vision : 360°
Vitesse de scan : jusqu’à 2 000 000 pts/sec (miroir rotatif 200 Hz)
Retour d'échos : jusqu’à 16 retours par impulsion (7 zones de capture configurables) pour une meilleure pénétration des couverts végétaux et des nuages de points plus denses
GNSS + IMU (si connecté avec un récepteur GNSS)Récepteur GNSS multiconstellation (GPS, GLONASS, Galileo, BeiDou, etc.)
Centrale inertielle (IMU) 600 Hz, garantissant un positionnement précis en toutes circonstances
Précision post-traitée : ~1 cm horizontal / 2 cm vertical (RMS) ; attitude : 0,015° en roulis/tangage, 0,020°
Dimension et poidsCapteur LiDAR : 262 × 142 × 161 mm ; 2,82 kg
Stockage des donnéesDisque interne 512 Go SSD pour l’enregistrement des scans (extensible à 1 To)
Débit d’enregistrement : 80 Mo/s
Conditions d’utilisationTempérature : -20 °C à +50 °C en fonctionnement
Indice de protection IP64 (environnements poussiéreux ou pluvieux)
Humidité jusqu’à 80 % (sans condensation)
Alimentation électriqueSource 24 V DC (plage 15-27 V) via batterie externe dédiée ou alimentation véhicule
Caméras (en option)Module panoramique 360° intégré (AlphaPano à 6 caméras, couvrant 90 % de la sphère, imagerie HDR) pour des vues immersives synchronisées au scan
Prise en charge de caméras externes CHCNAV C5 (45 MP, orthophoto) et C30 (130 MP, oblique), avec fusion automatique des images et du nuage de points dans CoPre

Une suite logicielle complète pour tirer le meilleur du CHCNAV AlphaUni 20

La solution de Mobile Mapping CHCNAV AU20 MMS s’accompagne d’une suite logicielle complète pour exploiter au mieux les données recueillies. De la planification de mission au post-traitement des nuages de points, ces outils optimisent le flux de travail et la qualité des livrables.

Interface de SmartGo

SmartGo : application mobile de contrôle d’acquisition, pour configurer la mission et visualiser en temps réel le scan 3D durant le relevé (affichage instantané du nuage de points).

CoPre 2.0 : logiciel de post-traitement intelligent des données GNSS/INS et LiDAR, qui calcule une trajectoire précise (PPK + IMU) et géoréférence le nuage de points brut. CoPre génère également des modèles MESH 3D et automatise l’alignement/calibration des scans afin d’obtenir un nuage de points optimisé, prêt pour l’exploitation.

Copre 1
Copre 2

CoProcess : plateforme avancée d’analyse des nuages de points, intégrant des algorithmes d’IA pour extraire automatiquement des informations métier. Ses fonctionnalités incluent :

  • La classification des points (sol, bâtiments, végétation, routes, etc.),
  • L’extraction vectorielle d’objets (bâtiments, façades, équipements),
  • L’analyse et le suivi de volumes de matériaux,
  • La génération de MNT/MNS et de modèles 3D texturés.

CoProcess permet d’exporter facilement les résultats vers les SIG/CAO (AutoCAD, ArcGIS…) pour une intégration fluide dans vos workflows existants.

Demandez votre devis pour le CHCNAV AlphaUni 20 !
