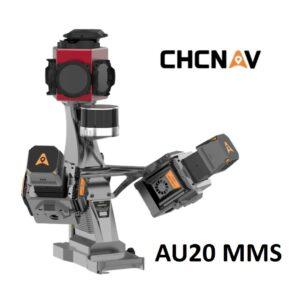

CHCNAV AU20 MMS
Le CHCNAV AU20 MMS Mobile Mapping System combine LiDAR longue portée, GNSS+IMU et caméras 360° pour des levés 3D précis et polyvalents d’infrastructures à grande
Léger et mobile, scannez vos environnements en toute simplicité
La nouvelle manière de scanner le monde qui vous entoure
Léger et mobile, scannez vos environnements en toute simplicité
Léger et mobile, scannez vos environnements en toute simplicité

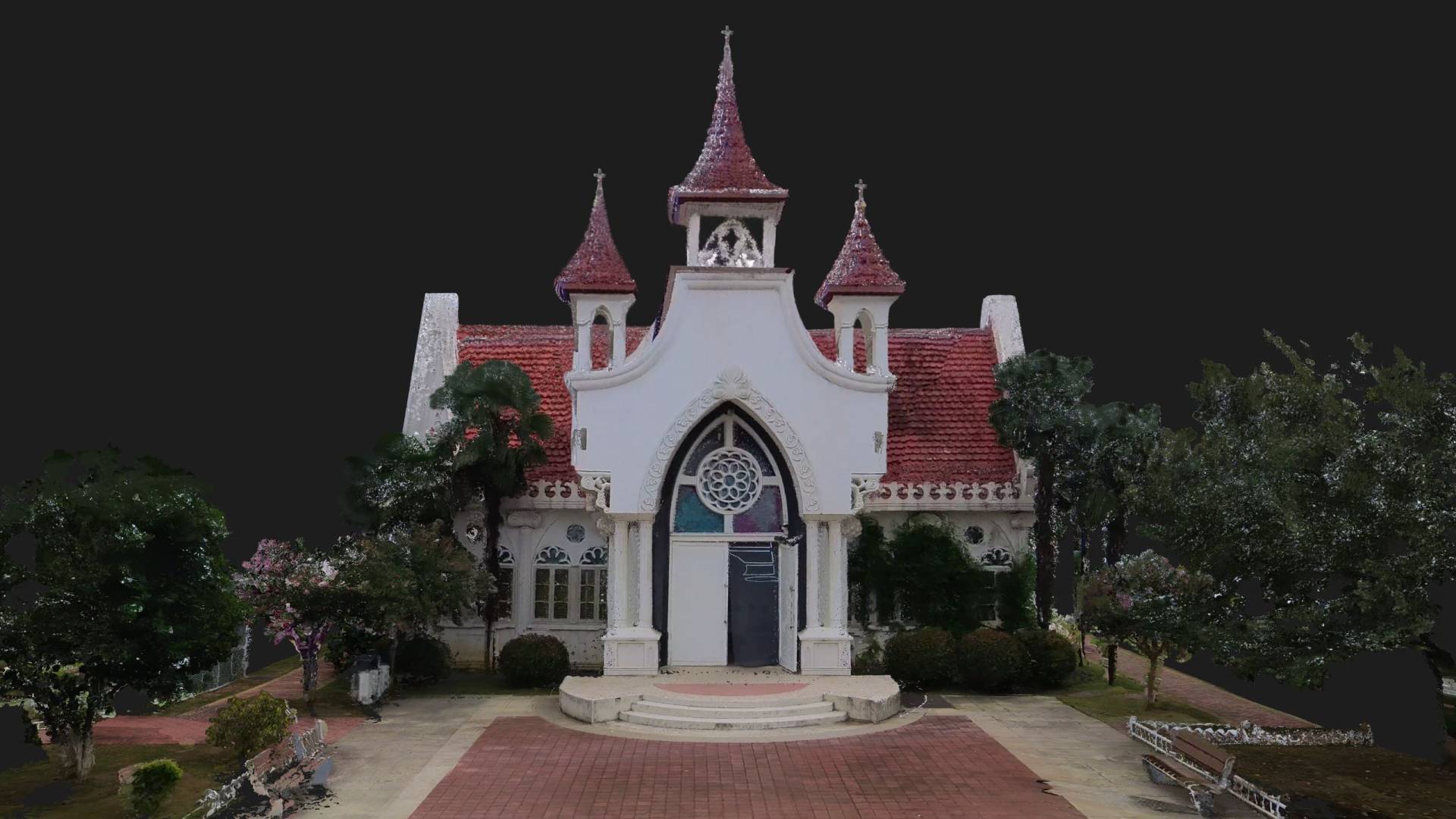

La Capture 3D révolutionne la manière de numériser et d’analyser notre environnement. Également appelée reality capture, elle consiste à reproduire en trois dimensions un objet, un bâtiment ou un espace entier avec une précision remarquable. Basée sur des technologies avancées – scanners 3D, systèmes de mobile mapping (cartographie mobile) et drones équipés de capteurs LiDAR et de caméras – elles permettent de créer des jumeaux numériques étonnamment précis et immersifs des espaces scannés.
Ces nuages de points détaillés sont exploitables pour de multiples applications professionnelles : topographie, BTP, ingénierie, architecture, industrie, patrimoine et archéologie, pour n’en citer que quelques-uns. Par exemple :
Les avantages sont nombreux : gain de temps, sécurité accrue en évitant des déplacements risqués sur le terrain, et données 3D d’une richesse inédite.
Le CHCNAV AU20 MMS Mobile Mapping System combine LiDAR longue portée, GNSS+IMU et caméras 360° pour des levés 3D précis et polyvalents d’infrastructures à grande

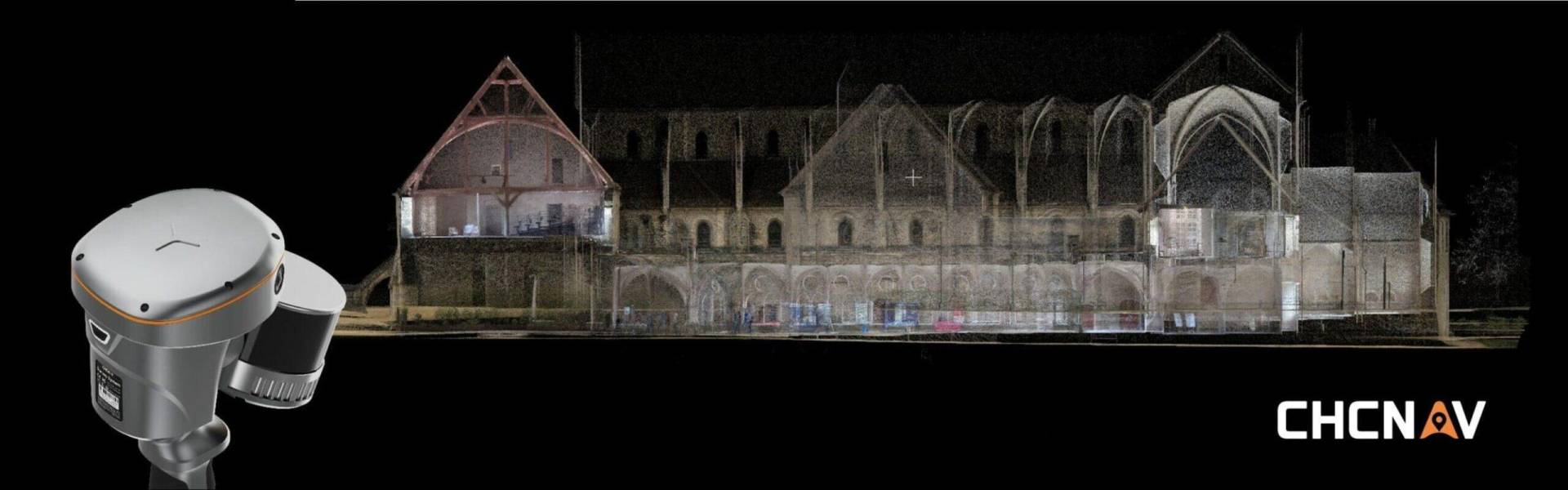

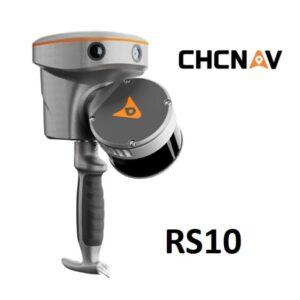

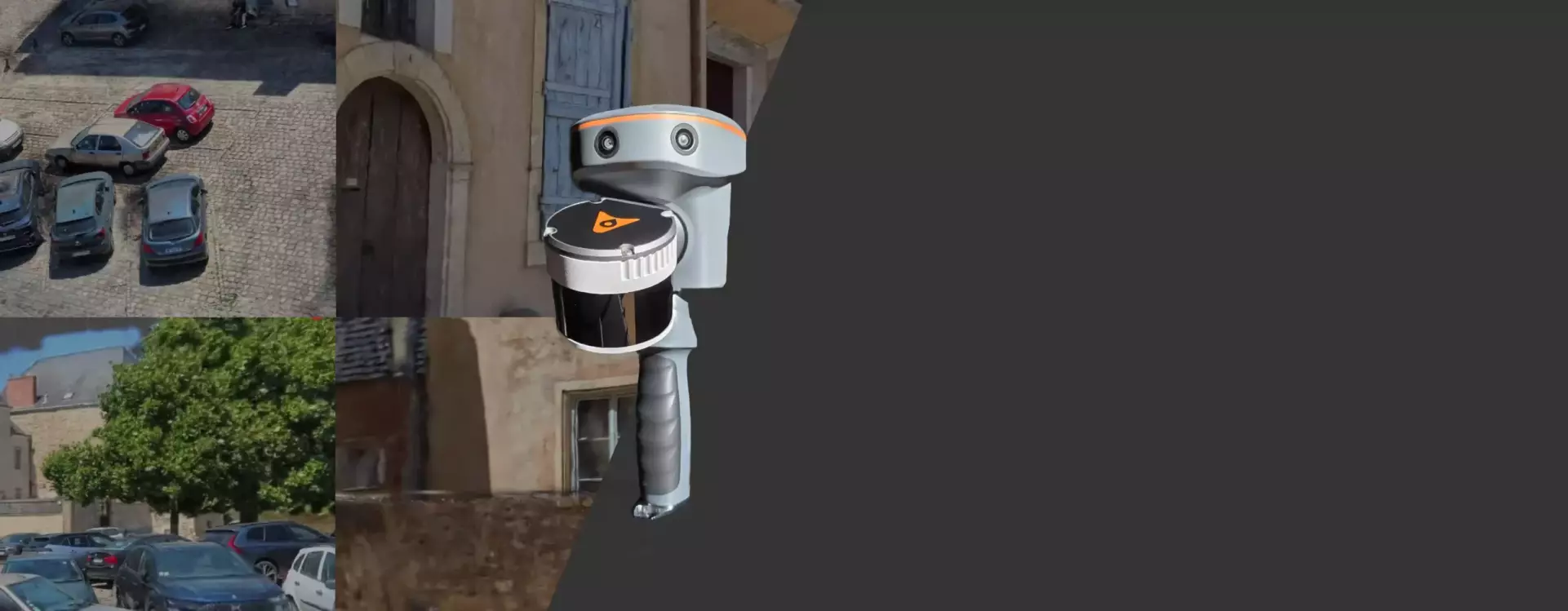

Découvrez le scanner CHCNAV RS10 : antenne GNSS RTK, capteurs HD et SLAM visuel pour des scans et des relevés topographiques précis et rapides
Drone X500 de CHCNAV : performance, autonomie et précision pour vos missions topographiques, d’inspection ou de secours. Jusqu’à 5 kg de charge utile et 20
Conçu pour une capture facile de la réalité, le scanner LiDAR 3D FJD Trion P1 permet de scanner des environnements en marchant

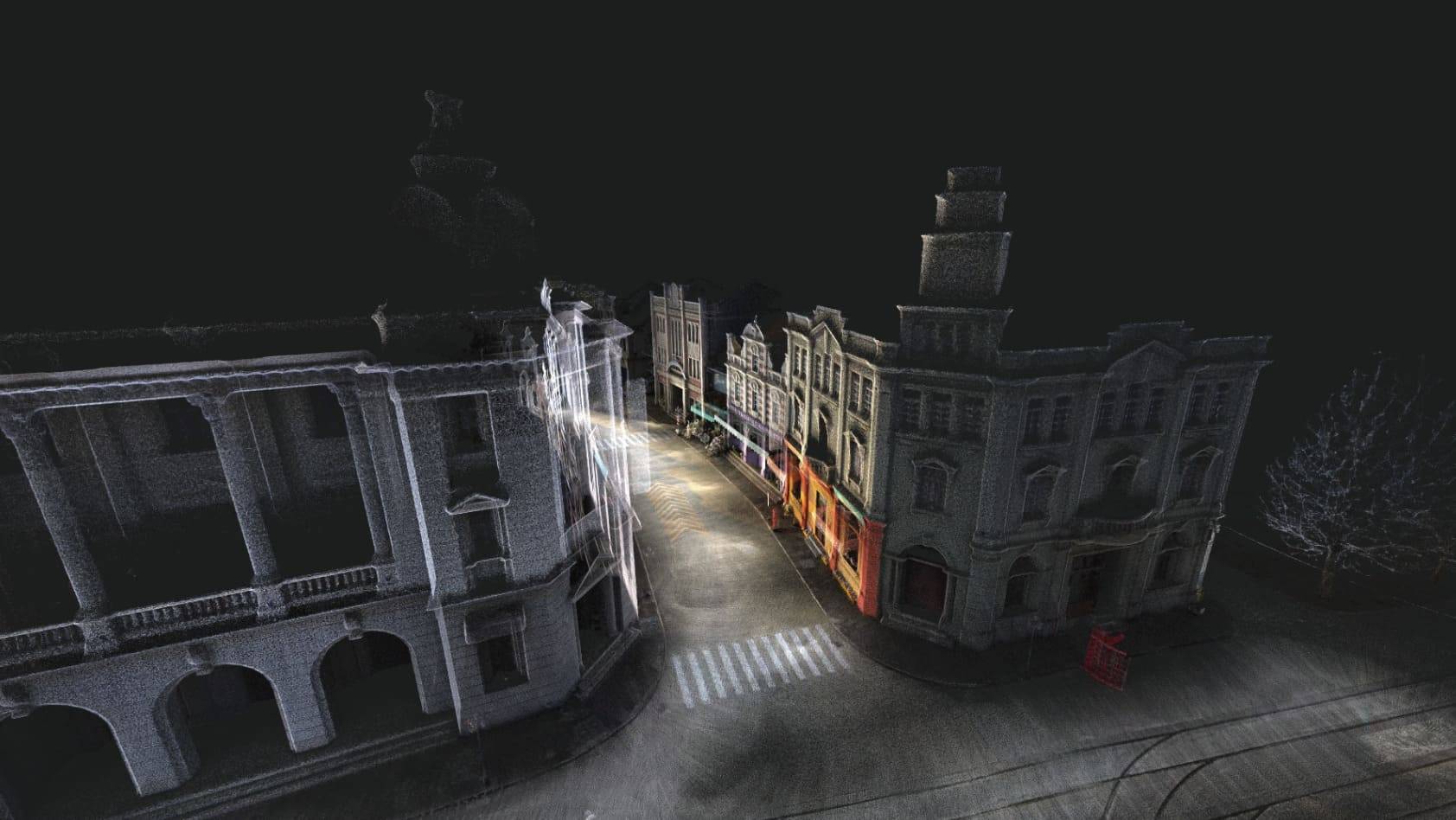

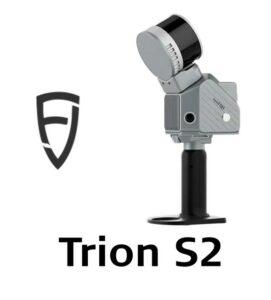

Le scanner FJD Trion S2 allie légèreté et précision pour des relevés 3D rapides. Grâce à ses algorithmes SLAM/VIO avancés et à son RTK intégré,
Nous avons sélectionné trois grandes catégories de solutions innovantes pour répondre à ces besoins : les scanners 3D mobiles, les systèmes de cartographie mobile 3D et les drones de capture aérienne.

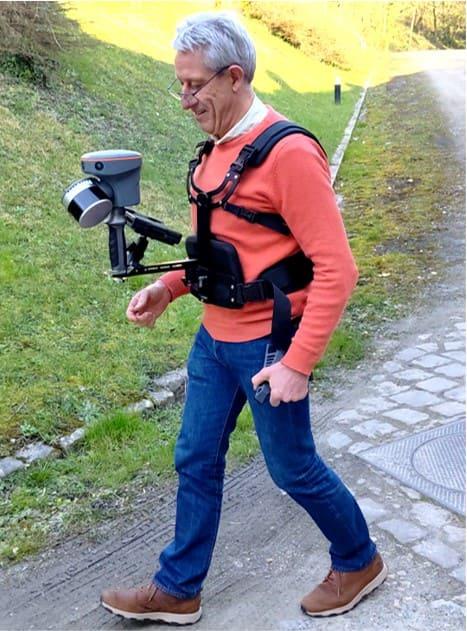

Les scanners 3D mobiles sont des appareils compacts et portables, conçus pour numériser un environnement en mouvement. Ils reposent sur la technologie du SLAM (Simultaneous Localization and Mapping), qui leur permet de se localiser dans l’espace tout en construisant en temps réel la carte 3D de l’environnement. En parcourant simplement un bâtiment, un tunnel ou un site industriel, on obtient instantanément un nuage de points 3D de toutes les surfaces visibles autour de soi.
Les modèles de dernière génération peuvent combiner plusieurs capteurs pour améliorer le rendu du jumeau numérique :
Un autre atout est leur polyvalence. Ils peuvent être utilisés en intérieur comme en extérieur, pour des tâches très diverses : relevé de bâtiment pour rénovation ou BIM, inspection de chantier (métrés, contrôles de structures), numérisation de sites industriels complexes, modélisation de scènes en forêts ou grottes pour de l’archéologie…
Compacts, rapides et précis, ces scanners 3D mobiles offrent un excellent compromis entre mobilité, productivité et qualité des livrables.

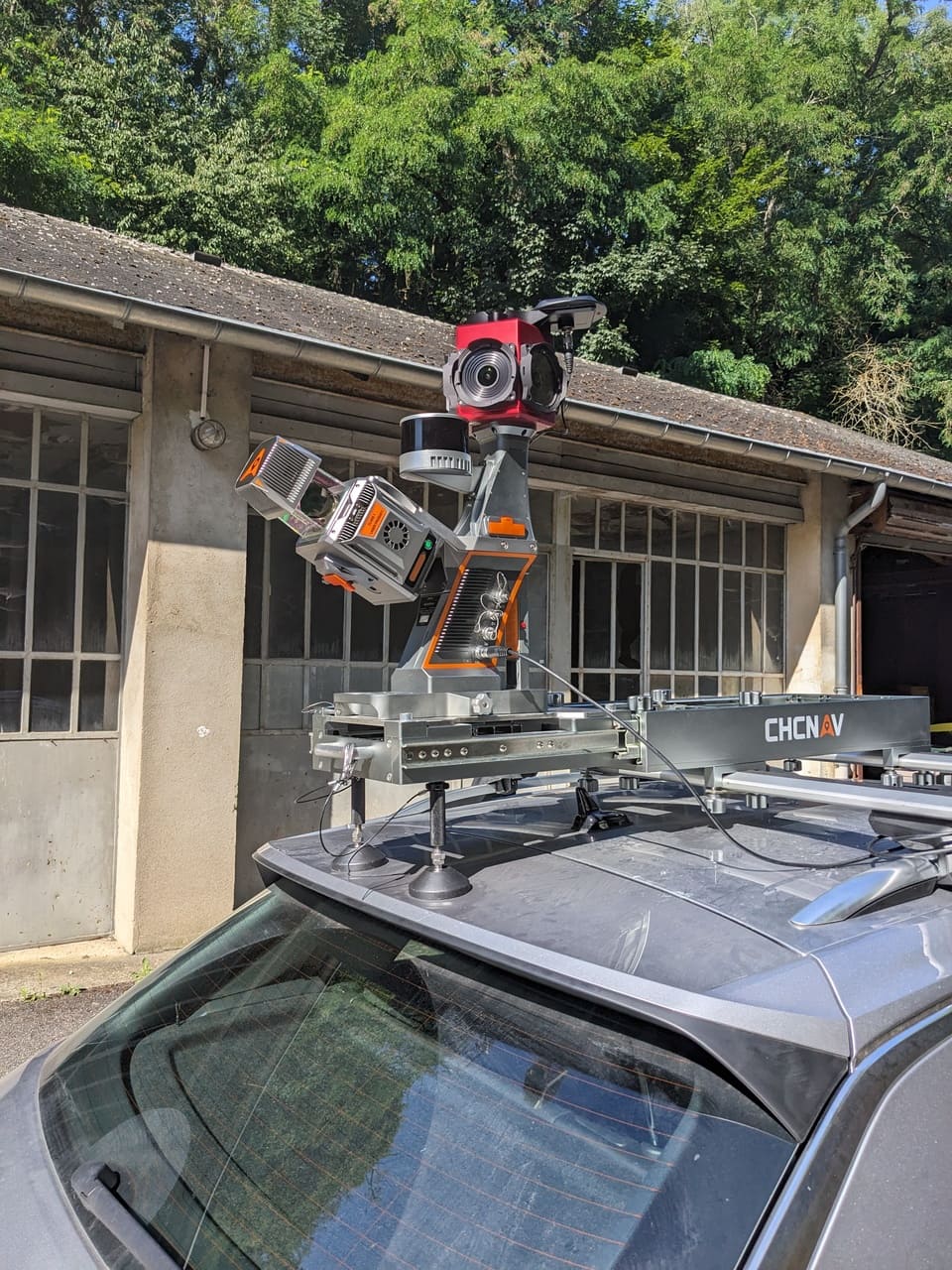

La cartographie mobile 3D – ou mobile mapping – désigne les solutions qui embarquent des capteurs sur un véhicule en mouvement afin de cartographier de vastes espaces rapidement. Typiquement installés sur le toit d’une voiture, en mode backpack, ces systèmes combinent un ou plusieurs capteurs LiDAR longue portée, des caméras panoramiques haute résolution, un récepteur GNSS multi-fréquence et une centrale inertielle (IMU) de grade professionnel. L’ensemble forme une unité de mesure mobile capable de parcourir des kilomètres tout en capturant l’environnement en 3D avec une densité de points et une exactitude impressionnantes.
Ce type de dispositif excelle pour les levés à grande échelle : relevés routiers (profils en long, état du réseau), cartographie urbaine détaillée (bâtiments, voirie, mobilier urbain), modélisation de corridors (lignes ferroviaires, réseaux électriques), ou encore surveillance d’infrastructures linéaires. En quelques heures, un véhicule équipé peut couvrir des dizaines de kilomètres, là où un relevé terrestre classique aurait exigé plusieurs jours de travail.

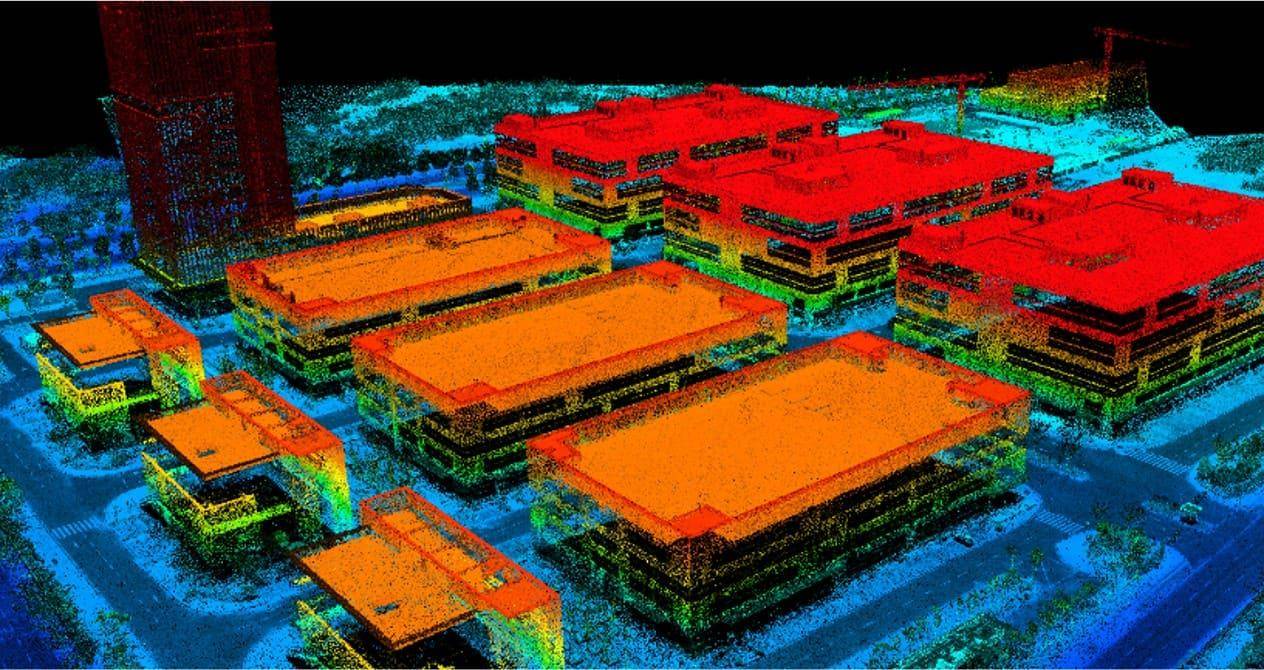

Le nuage de points géoréférencé obtenu sert de base à des jumeaux numériques urbains ou industriels, exploitables ensuite dans vos SIG, logiciels de CAO/DAO ou de BIM (Autodesk ReCap Pro, CloudCompare ou Autodesk Revit).
Les drones apportent une troisième dimension à la capture 3D en permettant de couvrir la vue aérienne d’un site. Le drone CHCNAV X500, par exemple, est un multirotor professionnel conçu pour la cartographie aérienne de haute précision. Il peut embarquer un capteur LiDAR de la série CHCNAV AlphaAir ou une caméra photogrammétrique.
L’utilisation d’un drone offre plusieurs avantages indéniables. D’une part, il peut survoler des zones difficiles d’accès ou dangereuses pour l’homme : falaises, terrains accidentés, forêts denses, toitures de bâtiments élevés, etc. D’autre part, la perspective aérienne complète parfaitement les scans au sol en couvrant les toits, le relief et l’environnement global du site. En combinant les données issues d’un scanner mobile terrestre et d’un drone, on obtient une couverture 3D exhaustive sans zones d’ombre, idéal pour réaliser un modèle numérique de terrain complet. Par ailleurs, la photogrammétrie par drone peut également être exploitée pour texturer les modèles et obtenir des rendus photo-réalistes.
En somme, la capture 3D par drone s’impose comme un complément indispensable aux relevés terrestres pour gagner en rapidité et en polyvalence, tout en garantissant la sécurité des opérateurs au sol.
Moins d’erreurs et d’oublis : l’opérateur voit le nuage de points se matérialiser sur son terminal mobile en temps réel, pendant la saisie. Il peut s’assurer d’avoir capturer la totalité de la zone à scanner sans laisser d’espaces inexplorés. Si besoin, il peut s’attarder sur les zones les plus complexes, et passer plus de temps là où le niveau de détail requis est plus important.
Les technologies de capture 3D — du scanner mobile au drone LiDAR en passant par le mobile mapping — ouvrent la voie à une nouvelle ère de la numérisation du réel. Elles permettent d’obtenir des jumeaux numériques d’une précision inégalée, utilisables pour la modélisation 3D, la simulation, le suivi de projets et la prise de décision éclairée. L’investissement dans ces solutions se traduit rapidement par des gains de productivité, de sécurité et de qualité des données.
GEOSYSTEMS France, forte de son expertise en géospatial et mesure, vous accompagne dans l’adoption de ces outils de pointe. Notre équipe peut vous conseiller sur quel scanner 3D mobile choisir en fonction de vos projets, assurer la formation à l’utilisation du matériel et vous aider à tirer le meilleur parti des logiciels de traitement.
Contactez-nous pour échanger sur votre besoin en capture 3D : nous serons ravis de vous orienter vers la solution la plus adaptée à votre contexte.
Le choix d’un scanner 3D mobile dépend avant tout de votre utilisation. Pour des relevés en intérieur ou dans des espaces exigus, on privilégiera un appareil léger à technologie SLAM pure (idéal pour cartographier sans signal GPS). Pour une application mêlant intérieur et extérieur avec haute précision, un modèle combinant SLAM et GNSS RTK, comme le CHCNAV RS10, est recommandé. D’autres critères entrent en jeu : la portée du laser (distance maximale de scan), la précision annoncée, la présence d’une caméra pour la couleur, l’autonomie sur batterie, ou encore la robustesse de l’appareil.
Les tarifs des scanners 3D mobiles varient en fonction des performances et des fonctionnalités. En général, il s’agit d’un investissement significatif pour une entreprise : comptez sur une fourchette allant de 10 000 à 35 000 euros pour un équipement professionnel complet, logiciel de traitement inclus en licence permanente. Pour les solutions de Mobile Mapping, l’investissement approche les 100 000 euros.
Chez GEOSYSTEMS France, nous proposons des solutions avec un excellent rapport qualité-prix, et nous pouvons vous fournir un devis détaillé en fonction de votre besoin spécifique.
Pour numériser rapidement un bâtiment en 3D, la meilleure approche est d’utiliser un scanner 3D mobile. Contrairement à un scanner terrestre sur trépied qu’il faut déplacer point par point, un scanner mobile vous permet de parcourir l’ensemble du bâtiment (intérieur et/ou extérieur) en marchant normalement, tout en capturant en continu le volume environnant. En quelques dizaines de minutes, il est possible de scanner plusieurs étages et pièces. Veillez à bien planifier votre parcours pour couvrir toutes les zones, éventuellement en plusieurs passes si nécessaire. Une fois le relevé terminé, le logiciel du scanner assemble les données en un nuage de points complet du bâtiment. Celui-ci pourra ensuite être importé dans votre logiciel favori pour en extraire des plans, des côtes ou construire une maquette BIM. L’utilisation d’un drone peut compléter le relevé pour la toiture et les façades difficilement accessibles depuis le sol.
Chez GEOSYSTEMS France, nous proposons des solutions avec un excellent rapport qualité-prix, et nous pouvons vous fournir un devis détaillé en fonction de votre besoin spécifique.
Un géomètre a besoin de données précises et géoréférencées pour ses levés. Pour des relevés topographiques étendus (parcelles, routes, carrières…), la solution idéale est souvent de combiner un scanner mobile équipé du GNSS avec un drone de cartographie. Le scanner mobile permettra de recueillir des détails au sol (bâtis, voirie, éléments topographiques) avec une précision centimétrique. Le CHCNAV RS10 nous semble idéal pour ce type de besoin.
Absolument. En construction, les scanners 3D mobiles sont de formidables outils de suivi de chantier et de contrôle. En quelques minutes, un opérateur peut faire le tour d’un site et obtenir un nuage de points à jour, reflétant l’état exact de l’ouvrage ou du terrain à un instant donné. Ces données permettent par exemple de vérifier les volumes terrassés, l’aplomb des structures, la conformité d’une construction par rapport aux plans, ou de documenter l’avancement pour les parties prenantes. Par rapport à des relevés manuels ou des mesures isolées, la capture 3D offre une vision exhaustive et précise, évitant les erreurs ou les oublis. De plus, les modèles 3D peuvent servir à créer des visites virtuelles du chantier, très utiles pour communiquer avec des clients ou former du personnel à distance. Couplé à un logiciel d’analyse (par exemple pour comparer le nuage actuel à la maquette BIM prévue), le scanner 3D facilite la détection des écarts et la prise de décision rapide sur le terrain.
Le LiDAR (détection et télémétrie) utilise un faisceau laser pour mesurer directement les distances et produire un nuage de points très précis, indépendamment de la lumière ambiante. Il capte la géométrie d’un site, y compris des surfaces sans texture ou dans l’obscurité, et peut même traverser partiellement la végétation (feuillage). En revanche, la photogrammétrie s’appuie sur des photographies numériques prises sous plusieurs angles : un logiciel reconstruit ensuite la scène en 3D en repérant les zones de recouvrement entre les différentes images. Cette technique fournit des modèles 3D richement texturés (en couleurs réelles) et est peu coûteuse à mettre en œuvre (un bon appareil photo et un logiciel suffisent), mais elle requiert de bonnes conditions d’éclairage et des surfaces texturées pour donner des résultats optimaux. En pratique, ces approches sont souvent complémentaires : le LiDAR garantit une précision et une couverture quelles que soient les conditions, tandis que la photogrammétrie apporte un rendu visuel détaillé. Combiner les deux permet d’obtenir un jumeau numérique à la fois géométriquement exact et visuellement réaliste.
Les possibilités de la capture 3D ne cessent de s’étendre. Dans le domaine industriel, elle sert à créer des maquettes 3D d’installations (usines, sites pétroliers) pour faciliter la maintenance, la simulation d’aménagement ou l’intégration de nouvelles machines. En archéologie et patrimoine, la numérisation 3D permet d’archiver l’état d’un monument, de reproduire virtuellement des artefacts fragiles ou de préparer des restaurations avec une base métrique fiable. Pour la sécurité publique, les forces de l’ordre peuvent scanner des scènes d’accident ou de crime afin d’en conserver une copie exploitable durant l’enquête. La modélisation 3D est également employée pour les jumeaux numériques de villes entières dans le cadre des smart cities, pour la gestion urbaine et les simulations (bruit, inondations, circulation). Enfin, des secteurs comme le cinéma, le jeu vidéo ou la réalité virtuelle utilisent la capture 3D (via la photogrammétrie notamment) pour recréer des environnements réels dans des mondes virtuels. Chaque année, de nouvelles applications et techniques émergent – par exemple le gaussian splatting, une méthode récente permettant de reconstruire des scènes 3D ultra-réalistes à partir de simples photos – ce qui confirme que la capture 3D est une technologie transversale promise à un bel avenir.
Chez GEOSYSTEMS France, la capture 3D est bien plus qu’une technologie : c’est un levier pour observer, comprendre et modéliser le réel avec précision. Notre expertise en cartographie et mesure nous pousse à sélectionner les solutions les plus fiables du marché, capables de produire des nuages de points précis, géoréférencés et exploitables.
Qu’il s’agisse de scanners mobiles LiDAR (CHCNAV, FJDynamics), de mobile mapping ou de drone 3D, chaque outil répond à une exigence métier : transformer vos relevés en jumeaux numériques pertinents, quel que soit l’environnement.
Notre ambition : rendre la numérisation 3D accessible et performante pour les métiers du BTP, de l’ingénierie, de l’environnement ou du patrimoine. Innovation, précision, accompagnement terrain : nous mettons notre rigueur scientifique au service de vos projets.
GEOSYSTEMS France, votre partenaire vers une nouvelle dimension de la mesure.
Découvrez nos solutions de capture 3D et contactez-nous dès maintenant pour un devis personnalisé et gratuit !
