SLAM GNSS : comprendre la fusion LiDAR, IMU et RTK pour une cartographie 3D toujours plus fiable
Le SLAM GNSS s’impose comme une évolution majeure dans le domaine de la cartographie 3D et de la capture de données géospatiales. Pour les géomètres, bureaux d’études, urbanistes et BIM managers, il ne s’agit plus seulement de produire des nuages de points rapidement, mais de garantir une précision absolue exploitable immédiatement dans un référentiel global.
Pourquoi intégrer un récepteur GNSS RTK à un scanner ? En quoi la fusion entre ces technologies change-t-elle réellement la stabilité de trajectoire et la fiabilité des données scannées ? Et surtout : dans quels contextes cette architecture apporte-t-elle un avantage décisif par rapport à un SLAM seul, un module RTK ou à une méthode topographique classique ?
Voici la réponse de nos experts dans une logique d’évaluation professionnelle.
Qu’est-ce que le SLAM GNSS ?
Il désigne un système de cartographie mobile combinant :
un scanner LiDAR pour la capture 3d des environnements,
une IMU (centrale inertielle) pour le suivi de la navigation inertielle,
un récepteur GNSS RTK pour le positionnement absolu en temps réel. Précisons que l’antenne est directement intégrée dans le scanner et n’est pas seulement un module additionnel.
Le SLAM (simultaneous localization and mapping) permet à un scanner de se localiser tout en construisant une carte de son environnement. Seul, il repose principalement sur le capteur LiDAR et l’estimation de sa trajectoire lors de l’acquisition de données.
L’intégration d’une antenne en RTK transforme cette logique : la trajectoire n’est plus uniquement relative, elle est recalée en continu dans un système de coordonnées global grâce aux corrections reçues en temps réel.
Concrètement, cela signifie que les données produites ne sont plus simplement relatives à un point de départ local, mais directement exprimées dans le système de coordonnées officiel utilisé sur votre territoire (RGF93, Lambert, ou autre référentiel national). Le nuage de points est donc immédiatement exploitable par un bureau d’études ou un BIM manager, sans opération de recalage ultérieure ni transformation complémentaire. Le positionnement GNSS n’apporte pas seulement un point d’ancrage initial : il fournit une référence absolue continue tout au long de l’acquisition.
On parle alors de fusion multi-capteurs, où chaque source de données compense les limites des autres.
Pourquoi le SLAM seul atteint ses limites ?
Un scanner SLAM autonome offre rapidité et flexibilité. Toutefois, plusieurs limites apparaissent dans des environnements complexes :
- Dérive de la trajectoire qui a tendance à s’accentuer avec le temps de scan. Ce risque est particulièrement fort dans de grands couloirs. Pour pallier cette dérive, l’utilisateur doit effectuer une « boucle de scan ». Il démarre à un point donné, parcourt la zone à relever, puis revient précisément à son point de départ. Le système compare alors la position initiale et finale afin d’estimer la dérive accumulée et corriger l’ensemble du relevé.
- Difficulté de maintenir un modèle cohérent dans les environnements plats (déserts, champs…), sans éléments en 3D sur lesquels les faisceaux LiDAR peuvent « s’accrocher ». Le fonctionnement du SLAM repose en effet sur l’analyse des formes et des volumes présents dans l’environnement. Plus les éléments géométriques sont nombreux — façades, arbres, mobilier urbain, structures verticales — plus l’algorithme peut comparer les acquisitions successives et recalculer précisément la trajectoire. À l’inverse, dans une zone pauvre en détails tridimensionnels, comme une grande plateforme plane ou un chantier très ouvert, les points d’accroche deviennent rares. Le calcul de trajectoire peut alors perdre en stabilité. L’apport d’un positionnement GNSS régulier vient dans ce cas renforcer le modèle de navigation et sécuriser la cohérence globale du relevé.
- Difficulté à maintenir une précision absolue sans points de contrôle,
- Recalage manuel nécessaire en post traitement pour géoréférencer les nuages de points.
Dans des projets exigeant une précision centimétrique directement exploitable — infrastructure, voirie, réseaux, topographie réglementaire — cette approche peut devenir contraignante. Le SLAM GNSS en RTK répond précisément à cette problématique.
Comment fonctionne la fusion SLAM GNSS ?
Cette fusion repose sur la coordination de trois capteurs complémentaires intégrés au sein d’un même appareil.
Le capteur LiDAR permet l’acquisition de milliers (voire de millions) de points par seconde et génère des modèles 3D détaillés à mesure que l’utilisateur se déplace dans l’espace. Il fournit la géométrie de l’environnement en temps réel sur une application mobile.
La centrale inertielle garantit la stabilité de navigation en mesurant les accélérations et rotations. Elle assure une continuité de trajectoire lorsque les signaux GNSS deviennent faibles ou momentanément absents.
Le récepteur GNSS en RTK constitue une référence absolue. Connecté à un réseau de stations permanentes ou à une base locale, il apporte une précision centimétrique et corrige la dérive accumulée par la navigation inertielle.
En pratique, l’antenne calcule une position à intervalle régulier, généralement chaque seconde voire davantage. Ces mises à jour successives permettent un recalage dynamique de la trajectoire pendant le déplacement. Il ne s’agit donc pas d’un simple géoréférencement en début ou en fin de mission, mais d’une stabilisation permanente du système. Cette continuité améliore significativement la cohérence globale du nuage de points, en particulier sur les parcours longs ou les acquisitions étendues.
De plus, l’intégration d’un GNSS en RTK enlève la contrainte d’effectuer une boucle de scan. En effet, la trajectoire étant recalée en continu par le positionnement absolu, la dérive est fortement réduite. Il devient possible d’effectuer un levé en trajet simple, sans retour systématique au point de départ. Sur des projets linéaires, des chantiers étendus ou des carrières, cette liberté opérationnelle améliore considérablement l’efficacité terrain et simplifie l’organisation des missions. L’algorithme de fusion combine ces flux de données en temps réel. Cette approche améliore considérablement la précision et la stabilité globale de l’appareil.
Avantages techniques concrets de cette fusion
| Critère | SLAM seul | SLAM avec module GNSS externe | SLAM GNSS intégré |
|---|---|---|---|
| Précision relative | Bonne | Bonne à très bonne | Excellente |
| Précision absolue | Dépend du recalage, nécessite des points de référence | Améliorée, dépend de l’antenne et de la synchronisation | Centimétrique immédiate et stabilisée |
| Dérive de trajectoire | Très probable, nécessite des boucles de fermeture | Réduite mais possible selon l’intégration capteurs. Faire une boucle reste conseillé. | Fortement réduite |
| Synchronisation LiDAR / SLAM | Non applicable | Dépend d’une calibration externe | Native et optimisée |
| Type d'antenne | Aucune | Souvent antenne hélicoïdale compacte | Antenne topographique multiconstellations intégrée |
| Géoréférencement | Post traitement nécessaire | Semi-natif, ajustements fréquents | Natif en temps réel |
| Robustesse en environnement complexe | Moyenne | Moyenne | Élevée |
On constate que cette dernière architecture apporte un bénéfice majeur dans les environnements complexes et hybrides : zones urbaines, infrastructures linéaires, chantiers étendus, carrières ou sites industriels. Ainsi, lorsque la réception GNSS se dégrade temporairement — passage sous un pont, arche, tunnel court ou canyon urbain (masque végétal, proximité d’immeubles…) — la navigation inertielle prend le relais pour maintenir la continuité géométrique. Dès que le signal RTK redevient stable, le système recale automatiquement la trajectoire. On ne parle donc pas d’une simple addition de capteurs, mais d’un mécanisme hybride capable d’adapter en permanence sa stratégie de localisation selon les conditions du terrain.
Cas d’usage professionnels

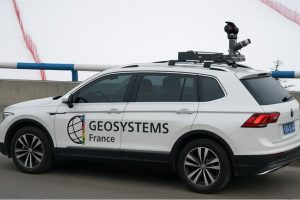

Que ce soit sur un appareil de Mobile Mapping ou un scanner 3D, la combinaison du SLAM et du GNSS est particulièrement pertinent dans les situations suivantes :

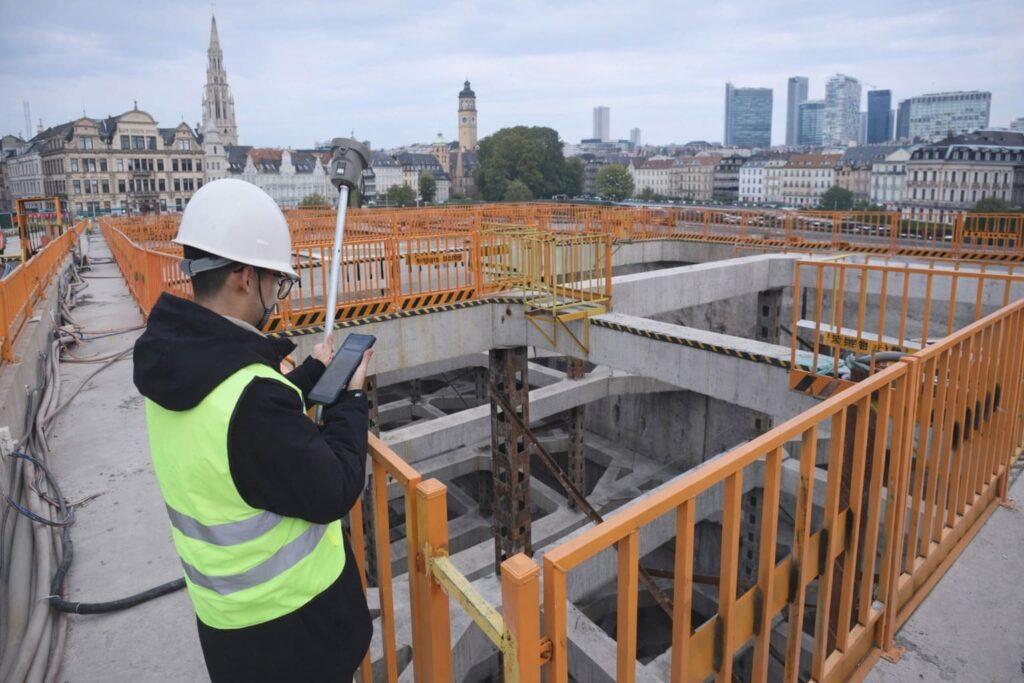

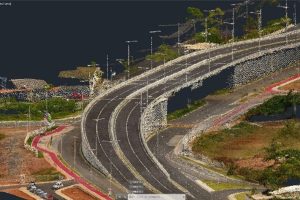

Cartographie mobile d’infrastructures
Relevé rapide de voiries, trottoirs, réseaux apparents, avec une précision compatible BIM et SIG sans reprise topographique lourde.

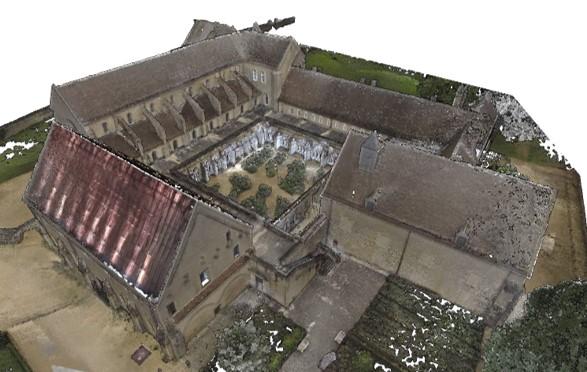

Création de jumeaux numériques
La création de jumeaux numériques exige un positionnement fiable. L’intégration gnss permet d’aligner immédiatement les données avec les maquettes existantes.

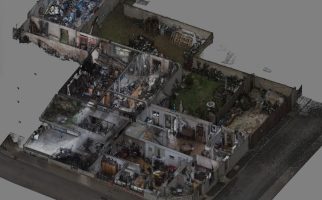

Relevés en zones mixtes
Alternance intérieur / extérieur, parkings, gares, bâtiments ouverts, passage sous des ponts ou des tunnels : le système adapte sa navigation en combinant les deux technologies.
Projets linéaires étendus
Routes, voies ferrées, pipelines : la stabilité de trajectoire est essentielle sur plusieurs centaines de mètres voire kilomètres.

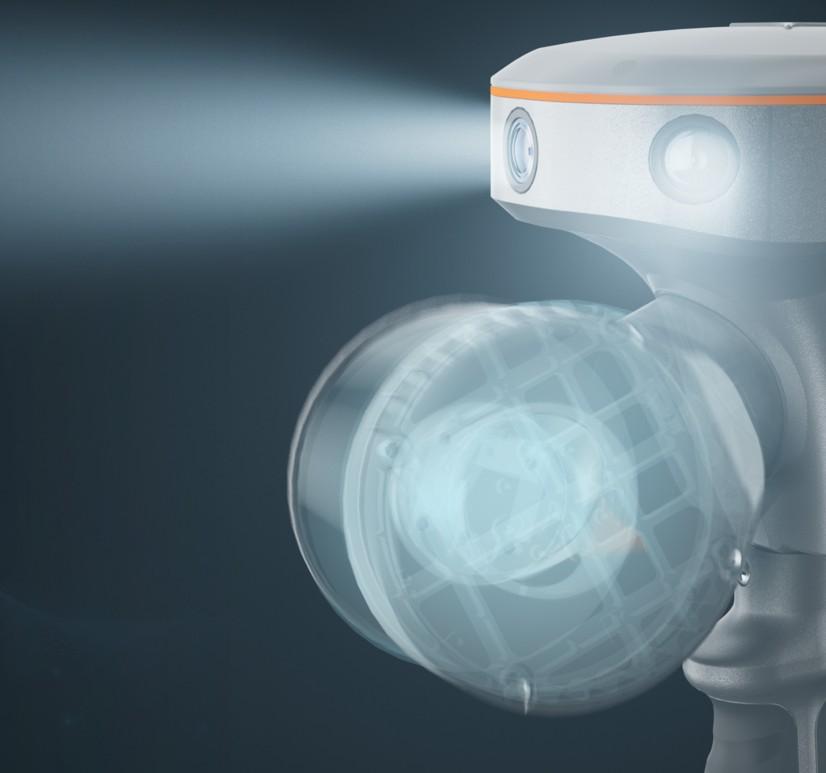

Exemple de système intégré : le CHCNAV RS10

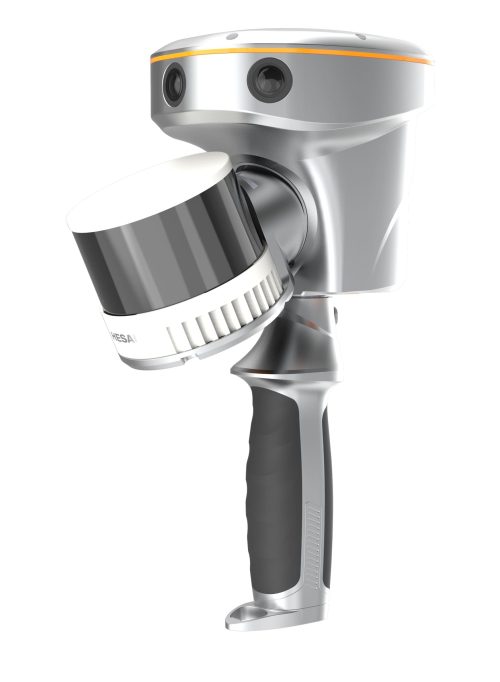

Le scanner CHCNAV RS10 combine :
un LiDAR haute densité : 320 000 pts/s pour le modèle de base et 640 000 pour le modèle 32-lignes,
une IMU de qualité topographique,
un récepteur GNSS RTK multiconstellations (Galileo, GPS, GLONASS, BeiDou) topographique intégré,
La fusion des données du RS10 repose sur deux technologies exclusives intégrées :
– Vi-LiDAR permet des levés sans contact avec une précision comparable à celle d’une station totale, atteignant 5 cm dans un rayon de 15 mètres pour la mesure de cibles.
– SFix associe la mesure LiDAR aux contraintes angulaires du SLAM afin d’assurer des levés topographiques fiables même sans GNSS, avec une précision de 5 cm en une minute.
Contrairement à un scanner slam avec antenne externe, l’architecture intégrée optimise la synchronisation des données lors de la phase d’acquisition. Le système est conçu comme une solution unifiée, limitant les erreurs de calibration. Cette approche répond aux exigences des géomètres recherchant une précision absolue de l’ordre de quelques centimètres tout en conservant la mobilité d’un scanner portable. Il faut également ajouter que, dans le cas d’un récepteur RTK additionnel, il s’agit souvent d’une antenne dite hélicoïdale, dont la précision est inférieure à celle d’une antenne topographique.

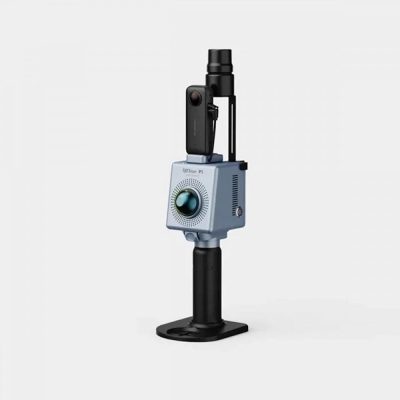

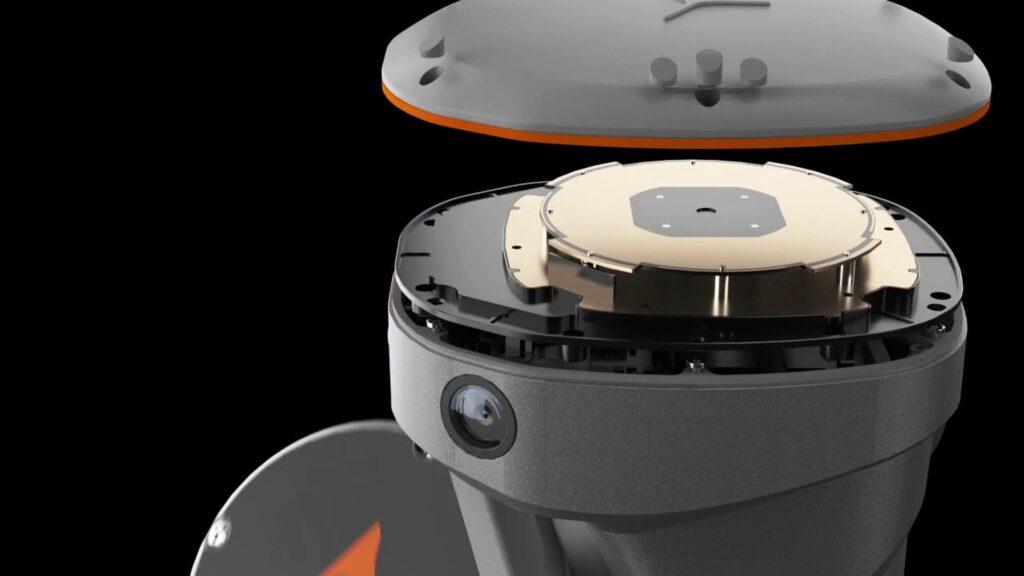

La conception de l’antenne joue un rôle déterminant dans la qualité du positionnement. Les antennes de type hélicoïdal, souvent compactes et utilisées comme modules additionnels, présentent des performances plus limitées en matière de stabilité de phase et de filtrage des signaux parasites. À l’inverse, une antenne topographique — reconnaissable à son format plus large — intègre une surface optimisée pour limiter les effets de multitrajet. Le multitrajet correspond aux signaux satellites qui, au lieu d’arriver directement à l’antenne, sont réfléchis par le sol, les façades ou les structures environnantes. Ces réflexions introduisent des erreurs de mesure susceptibles de dégrader la précision recherchée. Une antenne de meilleure conception permet de filtrer ces signaux réfléchis et d’améliorer la fiabilité des mesures.
Au-delà du matériel, l’intégration native de l’antenne au sein du scanner assure également une synchronisation directe avec les données LiDAR et inertielle. Dans le cas d’un module externe, les données GNSS sont souvent exploitées a posteriori, sans interaction temps réel complète avec l’algorithme SLAM. Cette différence d’architecture influe directement sur la stabilité globale du système.
SLAM GNSS vs méthode topographique traditionnelle
La station totale ou l’antenne topographique restent incontournables pour certaines implantations ou contrôles réglementaires. Cependant, le SLAM GNSS apporte une vitesse de capture nettement supérieure, une densité d’information incomparable et une documentation exhaustive du terrain. Il ne remplace pas systématiquement les méthodes traditionnelles, mais vient les compléter en optimisant les phases de levé, de documentation et d’analyse.
Vers une cartographie 3D mobile fiable et intégrée
Le SLAM GNSS marque une évolution stratégique dans la capture de données géospatiales. En combinant de nombreuses technologies au sein d’un système de cartographie mobile cohérent, il apporte une réponse concrète aux enjeux de précision absolue et de stabilité de trajectoire.
Pour les professionnels en phase d’évaluation technique, la question n’est plus de savoir si le SLAM est rapide, mais s’il est suffisamment fiable pour leurs projets. L’architecture SLAM GNSS apporte cette réponse.
Chez GEOSYSTEMS France, nous accompagnons les acteurs du terrain dans l’analyse technique et le choix de solutions adaptées à leurs besoins. Si vous souhaitez évaluer la pertinence d’un système comme le RS10 pour vos projets, nos équipes peuvent vous conseiller et organiser une démonstration adaptée à vos contraintes opérationnelles.
