GNSS RTK : comprendre la précision centimétrique et choisir la bonne solution
Le GNSS RTK est la technologie de référence pour obtenir une précision de position de l’ordre du centimètre en temps réel. Dans les secteurs du BTP, des réseaux, de l’agriculture de précision ou encore de la cartographie, il a profondément transformé et simplifié la collecte de données terrain.
Mais derrière l’acronyme se cachent des notions techniques exigeantes : phase porteuse, station de référence, rover, corrections rtcm, réseau ntrip… Voici quelques notions pour comprendre le fonctionnement du GNSS RTK, ses performances réelles et les critères à considérer dans un contexte professionnel.
Qu’est-ce que le GNSS RTK ?
Le terme GNSS RTK signifie real time kinematic appliqué aux systèmes de navigation par satellite (global navigation satellite system).
Un système GNSS regroupe plusieurs constellations : GPS (Etats-Unis), GLONASS (Russie), Galileo (Europe) et BeiDou (Chine). En mode autonome, un récepteur GNSS offre une précision métrique, c’est-à-dire d’environ 3-5 m. En mode RTK, cette précision passe à quelques centimètres grâce à l’utilisation de corrections différentielles en temps réel.

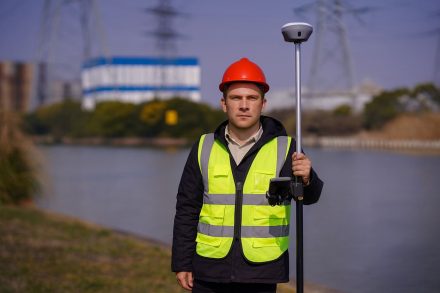

Le principe repose sur la comparaison entre une station de référence, dont la position est parfaitement connue, et un rover, c’est-à-dire un récepteur GNSS mobile sur le terrain manipulé par un technicien (généralement un géomètre).
La station calcule l’erreur entre sa position réelle et la position calculée à partir des satellites dont elle reçoit les signaux. Elle transmet ensuite des corrections RTK au rover via un protocole comme RTCM, souvent transporté par NTRIP (Network and Transport of RTCM via Internet Protocol). Le rover applique ces corrections et atteint une précision centimétrique.
Notons qu’il existe également des systèmes d’augmentation satellitaires, l’européen EGNOS (european geostationary navigation overlay service), et l’américain WAAS, qui améliorent la précision du GNSS en mode autonome grâce à des corrections diffusées par satellites géostationnaires pour atteindre une précision submétrique sans recourir au RTK.
De la mesure de code à la phase porteuse
Un récepteur GPS classique exploite principalement le code du signal satellite. Le RTK, lui, utilise la phase porteuse des signaux GNSS. Cette mesure beaucoup plus fine permet une précision de l’ordre du centimètre, à condition de résoudre correctement les ambiguïtés entières. On parle alors de RTK cinématique en temps réel, car la solution est calculée en continu pendant le déplacement du rover.
Le rôle du réseau de stations de référence
Deux architectures existent :
- base locale + antenne : un récepteur fixe est installé sur un point connu (la base) et transmet des corrections de position en temps réel.
- un réseau de stations fixes de référence local ou national, généralement accessible via abonnement
Dans le second cas, un réseau de stations de référence couvre un territoire donné. Les corrections RTK envoyées dépendent de la densité et des capacités du réseau. La fiabilité opérationnelle et les précisions dépendent directement de cette densité.
Plus le maillage est serré, plus la précision RTK centimétrique est stable, notamment en environnement complexe.
Niveaux de précision : ce que l’on peut réellement attendre
Fonctionnement simplifié d'un réseau GNSS RTK
La précision d’un récepteur GNSS RTK dépend de plusieurs facteurs : qualité de l’antenne, environnement, configuration multi-constellations (GPS, glonass, galileo…), qualité des corrections, taux de mise à jour, stabilité de l’IMU intégrée.
Le tableau ci-dessous donne un ordre de grandeur réaliste en contexte professionnel :
| Mode | Précision horizontale | Précision verticale | Usage typique |
|---|---|---|---|
| Autonome | 1 à 3 m | 2 à 5 m | Navigation simple |
| WAAS ou EGNOS | 0,5 à 1 m | 1 à 2 m | Agriculture, loisirs |
| RTK | 1 à 2 cm | 2 à 3 cm | Topographie, implantation |
La précision RTK est donc de l’ordre du centimètre, mais elle reste dépendante de la qualité du signal satellite et de la connectivité.
Les applications métiers du GNSS RTK
En topographie et BTP, il permet l’implantation précise, le levé de points, le récolement de réseaux ou l’intégration BIM.
Dans la cartographie de réseaux, la précision de la position est critique pour garantir la conformité réglementaire et la traçabilité des données.
En agriculture, il assure un guidage automatisé avec répétabilité centimétrique.
En mobile mapping et collecte de données 3D, il est couplé à une IMU pour améliorer la trajectoire.
Dans tous ces cas, la performance opérationnelle dépend de la densité et des capacités du réseau de stations de référence et de la stabilité des corrections RTK envoyées.
Architecture technique d’un système RTK professionnel
Un système complet comprend :
- une antenne GNSS contenant un récepteur RTK multi-constellations,
- un modem pour recevoir les corrections,
- une application mobile de type carnet terrain,
- parfois une IMU (centrale inertielle) pour compenser les inclinaisons
- un laser ou des caméras pour des services de réalité augmentée et d’implantation déportée (optionnel)

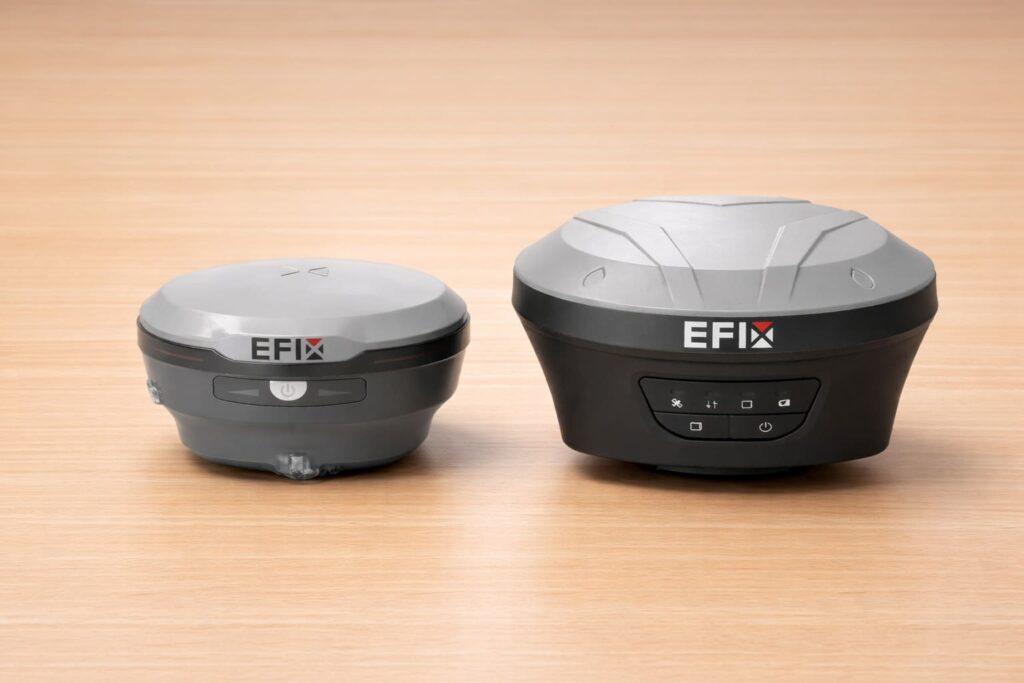

Certains constructeurs comme EFIX Geomatics proposent des récepteurs GNSS intégrant IMU et connectivité 4G pour simplifier le workflow terrain. Le choix d’un récepteur GNSS RTK doit considérer le nombre de constellations supportées, la capacité multifréquences et multi-trajets, la robustesse et l’autonomie.
Facteurs influençant la fiabilité opérationnelle

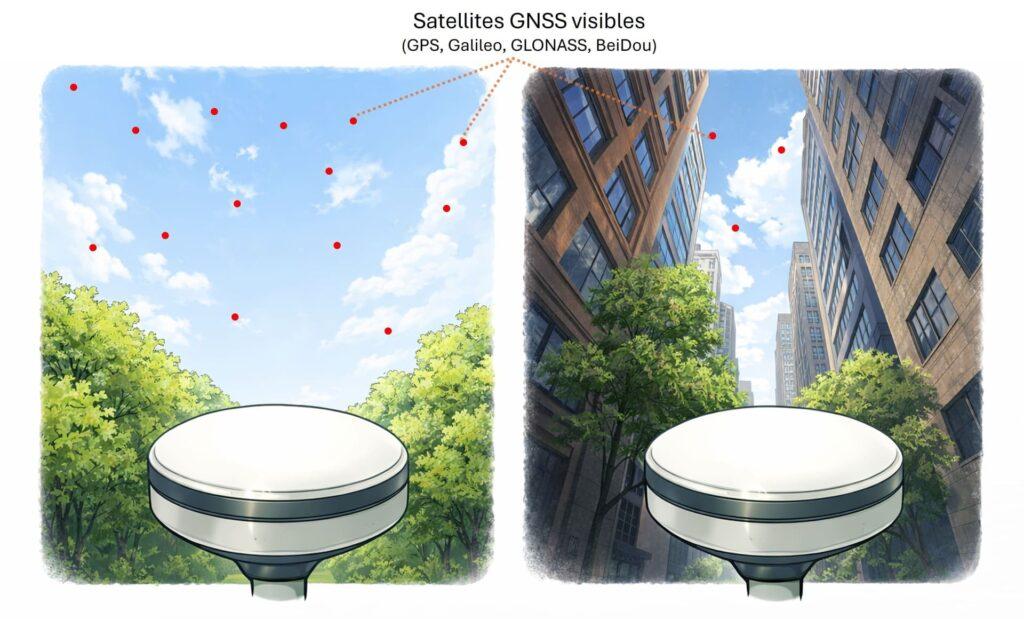

Comparatif :
Situation idéale, sans masques, 14 satellites visibles
Canyon urbain, 3 satellites visibles
La précision annoncée ne doit pas masquer les contraintes techniques liées au contexte du terrain. Les environnements urbains denses génèrent des canyons urbains, des zones où le nombre de satellites visibles peut ne pas être suffisamment important pour maintenir une précision acceptable. Par ailleurs, dans certaines zones isolées, une faible couverture réseau impacte la réception des corrections.
La fiabilité opérationnelle précisions dépend de :
- la visibilité satellite (absence de masques),
- la stabilité des corrections RTK,
- la qualité de l’antenne,
- la calibration de l’IMU,
- la formation de l’opérateur
Un récepteur RTK précision centimétrique mal utilisé, ou utilisé dans un environnement trop contraint ne donnera pas les performances attendues.
Faq sur le GNSS RTK
Le GPS est une constellation de satellites américaine. Le GNSS regroupe GPS, Glonass (constellation russe), Galileo (européenne) et BeiDou (chinoise). Le RTK est une technologie d’amélioration de la précision utilisant des corrections en temps réel.
La précision de l’ordre du centimètre est possible si les corrections RTK sont stables et si la visibilité satellite est suffisante. En zone masquée, la solution peut passer en mode float avec précision dégradée.
Oui, en France, les corrections sont fournies via un abonnement payant. Avec une base locale, aucun abonnement n’est nécessaire mais il faut gérer son propre matériel.
La précision de l’ordre du centimètre est possible si les corrections RTK sont stables et si la visibilité satellite est suffisante. En zone masquée, la solution peut passer en mode float avec précision dégradée.
Une connexion mobile est indispensable pour un réseau RTK via NTRIP. En configuration base locale radio, elle n’est pas nécessaire.
Le RTK est calculé en temps réel. Le ppk applique les corrections en post-traitement.
Synthèse : comprendre pour mieux décider
Le GNSS RTK est une technologie mature permettant une précision RTK centimétrique adaptée aux exigences professionnelles les plus élevées. Son efficacité repose sur l’équilibre entre qualité du récepteur GNSS, la densité des stations de référence sur le territoire et les conditions terrain.
Pour un décideur, la question n’est pas seulement la précision annoncée, mais la fiabilité opérationnelle, l’interopérabilité des données et l’adéquation au workflow métier.
