CHCNAV AU20 MMS (Mobile Mapping System)
La cartographie mobile accessible, précise et prête pour tous les terrains
Le système de Mobile Mapping AU20 offre des performances exceptionnelles pour la capture 3D de corps de rue et d’infrastructures. Il garantit un rapport qualité/prix inégalé pour vos projets de modélisation 3D de grande envergure.
La précision
avant tout
Le CHCNAV AU20 MMS combine Lidar haute performance, GNSS en RTK et centrale inertielle (IMU). Il scanne avec une précision relative de 5 mm et une précision absolue de 3 cm à 200 m
Un scan longue
portée
L’AU20 MMS a une portée de 1,5 à 250 m en mode terrestre, et peut aller jusqu’à 1450 m en mode aérien
Flexibilité
multiplateforme

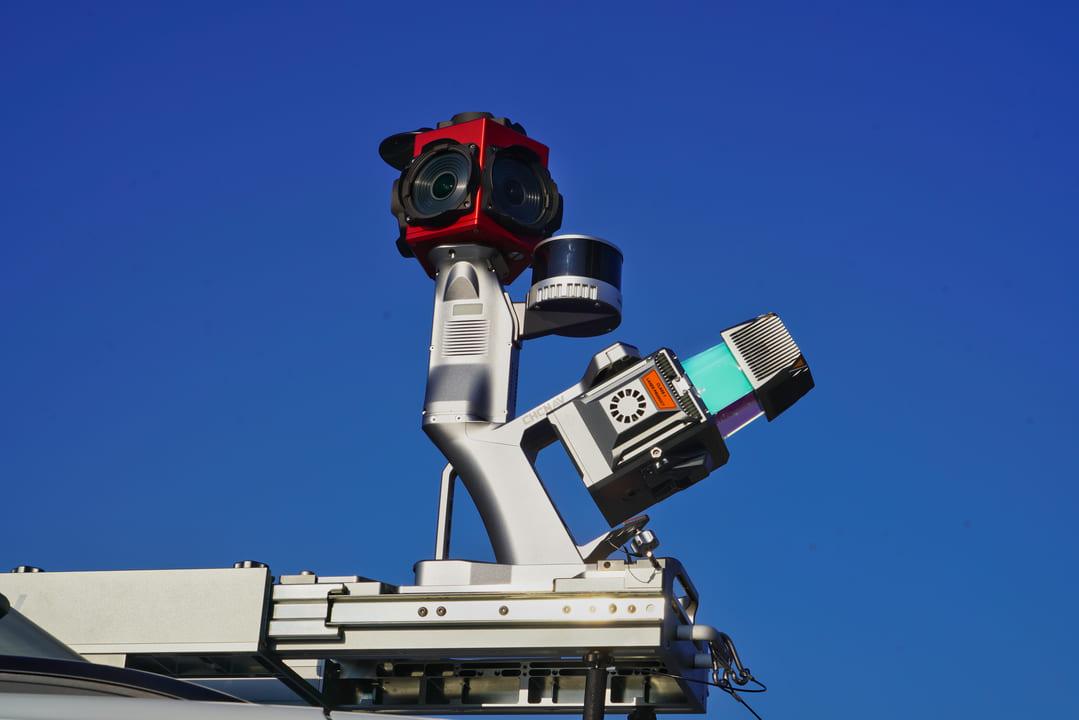

Le CHCNAV AU20 MMS s’installe facilement sur véhicule ou un sac à dos (backpack) pour une mobilité totale sur le terrain.
Cartographie 3D
mobile accessible
Un système léger, compact et économique pour démocratiser les levés mobiles haute densité.
Le CHCNAV AU20 MMS : un capteur de haute performance
Au coeur du CHCNAV AU20 MMS, se trouve un capteur, conçu par CHCNAV : l’AlphaUni20.
C’est un capteur de mobile mapping qui conjugue portée exceptionnelle, précision topographique et polyvalence inédite.
Sa technologie de scanner propriétaire fournit un nuage de points haute densité. Lui-même complété par des images panoramiques immersives pour transformer chaque environnement scanné en jumeau numérique exploitable.
Ergonomique et pensé pour le travail terrain

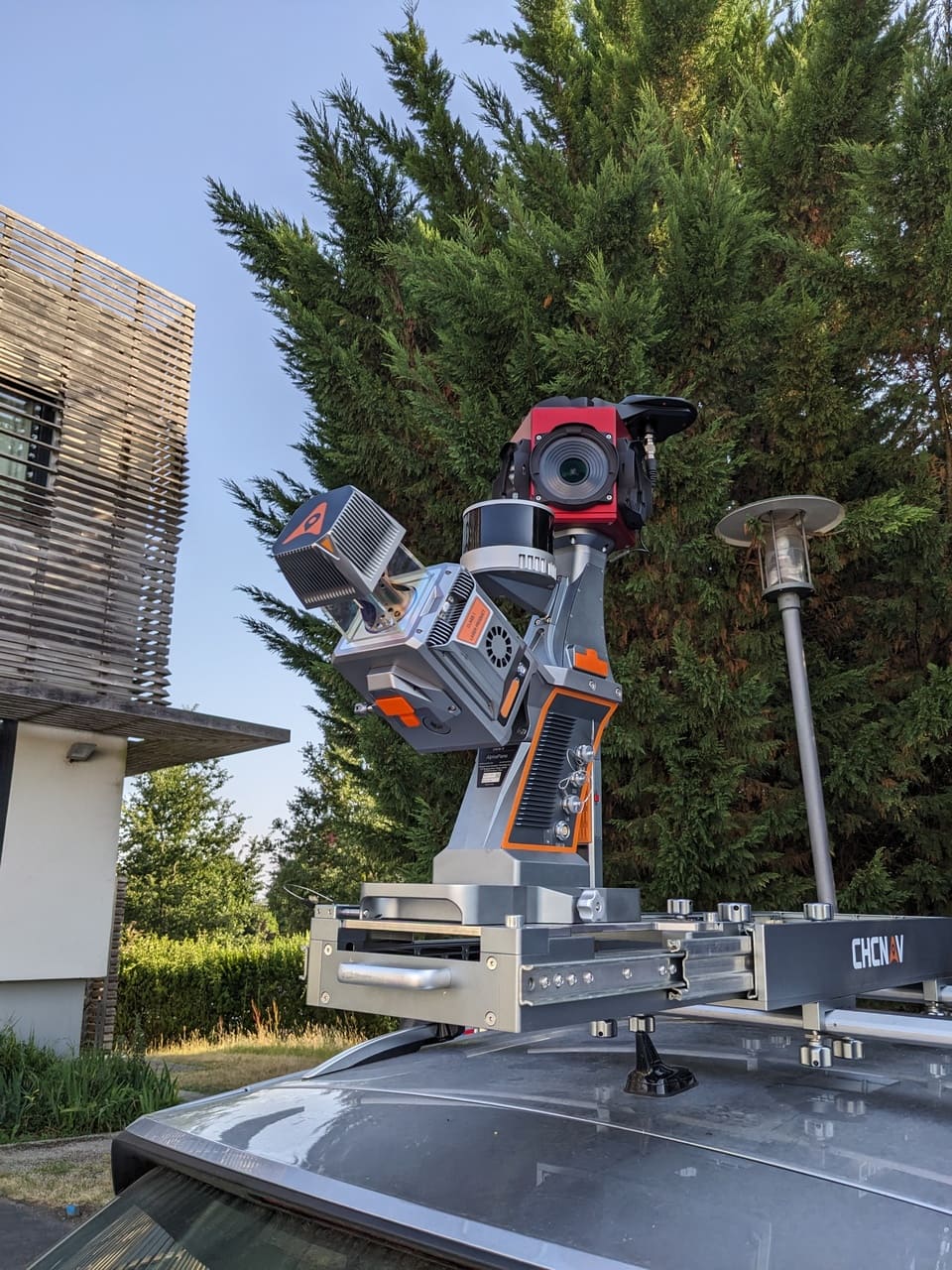

Léger(moins de 3 kg) et robuste (IP64), l’AU20 se monte et s’alimente en un clic sur un sac à dos ou un véhicule grâce au support dédié AlphaPano.
Ce support breveté peut accueillir un ou deux capteurs AU20 simultanément, réduisant à quelques minutes la transition de l’atelier au terrain pour vos missions de scan.
Certifié IP64 pour la résistance à l’eau et à la poussière, l’AU20 maintient ses performances même dans des conditions difficiles (pluie, poussière, froid ou chaleur).

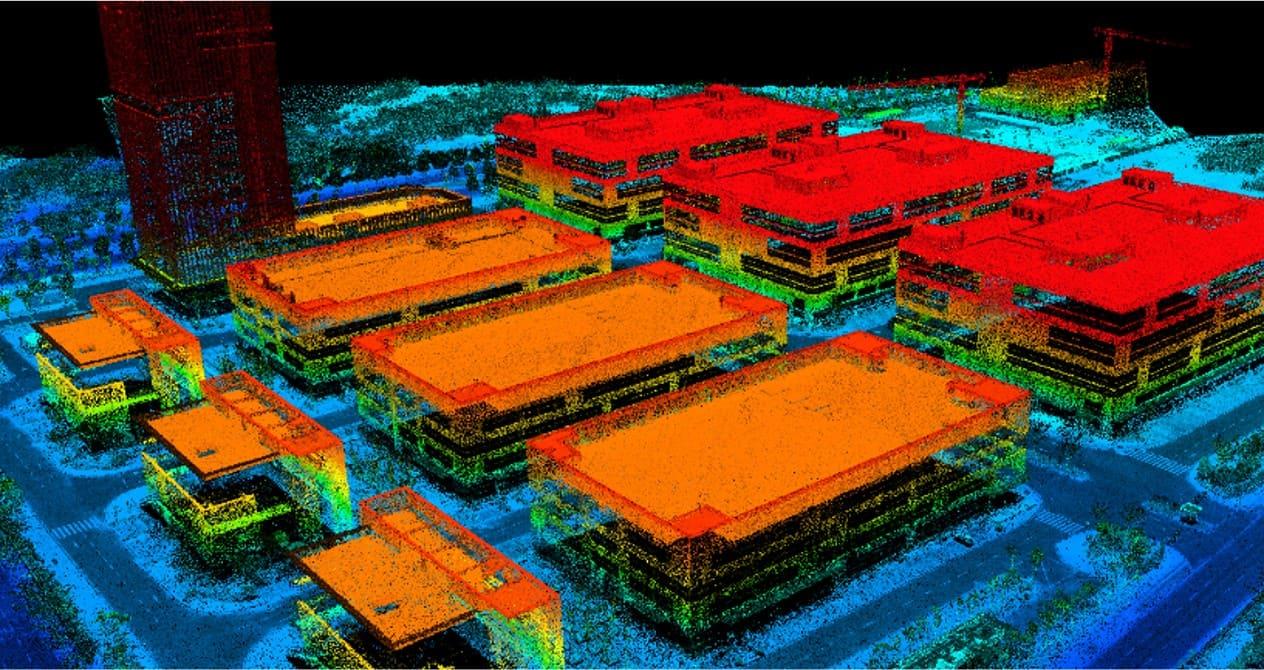

Pour des nuages de points d’une grande finesse
Grâce à un algorithme de navigation de pointe et une précision de mesure relative de 5 mm, le CHCNAV AU20 MMS atteint une précision absolue d’environ 3 cm après géoréférencement, y compris dans des environnements complexes ou encombrés.
Son scanner longue portée (jusqu’à 1450 m) balaie 2 000 000 de points par seconde via un miroir rotatif continu à 200 Hz. Cela garantit une densité de données exceptionnelle lors de longue sessions de scan.
Il supporte jusqu’à 16 retours d’impulsion, assurant une excellente pénétration de la végétation et la génération fiable de modèles de terrain (MNT/MNS) même sous couvert forestier.
La polyvalence d’un outil multiplateforme

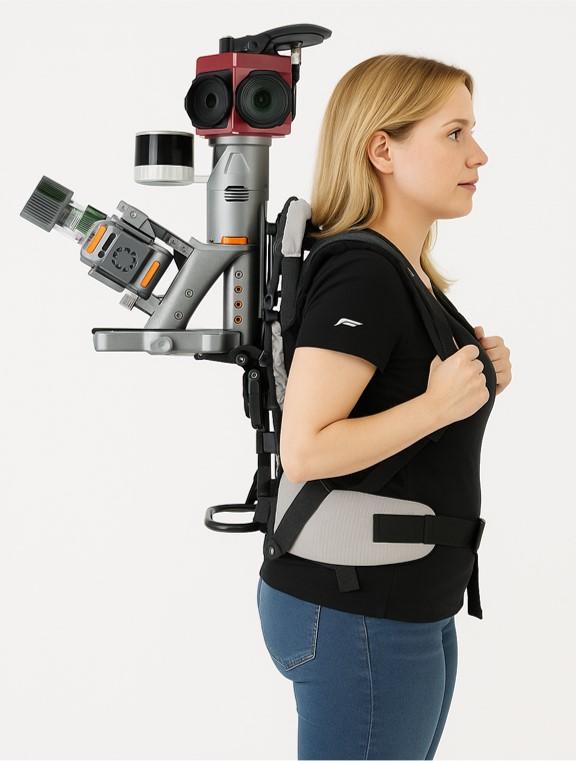

Conçu pour s’adapter à tout type de mission, l’AU20 MMS peut être embarqué sur un véhicule ou porté en sac à dos.
Une suite logiciel complète
Associé aux logiciels SmartGo, CoPre et CoProcess, il offre une solution de cartographie mobile 3D complète : de l’acquisition terrain jusqu’au traitement des données et l’extraction d’informations exploitables. Cette synergie matériel-logiciel accroît de +30 % la productivité de modélisation par rapport aux méthodes traditionnelles.
Les caractéristiques techniques du CHCNAV AU20 MMS
| Informations techniques |
|---|
Une solution complète pour traiter les jumeaux numériques
La solution de Mobile Mapping CHCNAV AU20 MMS s’accompagne d’une suite logicielle complète pour exploiter au mieux les données recueillies. De la planification de mission au post-traitement des nuages de points, ces outils optimisent le flux de travail et la qualité des livrables.
SmartGo : application mobile de contrôle d’acquisition, pour configurer la mission et visualiser en temps réel le scan 3D durant le relevé (affichage instantané du nuage de points).
CoPre 2.0 : logiciel de post-traitement intelligent des données GNSS/INS et LiDAR, qui calcule une trajectoire précise (PPK + IMU) et géoréférence le nuage de points brut. CoPre génère également des modèles MESH 3D et automatise l’alignement/calibration des scans afin d’obtenir un nuage de points optimisé, prêt pour l’exploitation.
CoProcess : plateforme avancée d’analyse des nuages de points, intégrant des algorithmes d’IA pour extraire automatiquement des informations métier. Ses fonctionnalités incluent :
- La classification des points (sol, bâtiments, végétation, routes, etc.),
- L’extraction vectorielle d’objets (bâtiments, façades, équipements),
- L’analyse et le suivi de volumes de matériaux,
- La génération de MNT/MNS et de modèles 3D texturés.
CoProcess permet d’exporter facilement les résultats vers les SIG/CAO (AutoCAD, ArcGIS…) pour une intégration fluide dans vos workflows existants.
Pour obtenir votre devis pour le CHCNAV AU20 Mobile Mapping System !
Quelques cas d'usage du CHCNAV AU20 MMS
Cartographie routière et autoroutière : levés mobiles à grande vitesse pour l’inspection des routes, le recensement des équipements (panneaux, glissières, marquages) et la maintenance des infrastructures routières.
Relevés ferroviaires : numérisation des voies ferrées et de leurs abords pour la surveillance de l’état des rails, du ballast et des ouvrages d’art le long des lignes.
Mines et carrières : modélisation 3D de mines à ciel ouvert ou de carrières, calcul de volumes de stocks et suivi des évolutions topographiques au fil du temps.

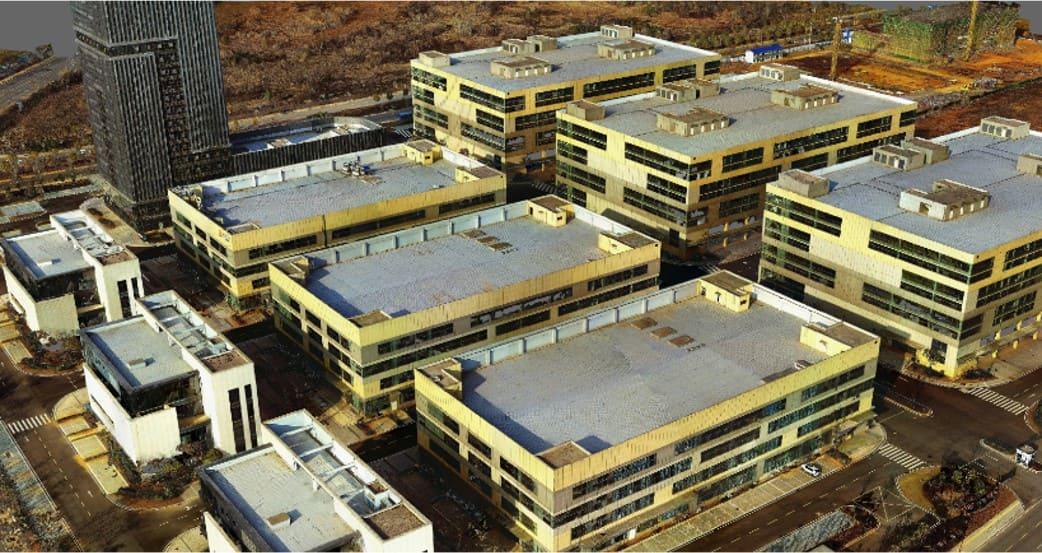

Jumeaux numériques urbains : acquisition massive de données 3D en ville (bâtiments, voiries, réseaux) pour l’urbanisme, le BIM ou la conservation du patrimoine, avec restitution photoréaliste des infrastructures.
Cartographie environnementale : relevés topographiques en zones forestières ou végétalisées, grâce à la pénétration LiDAR (16 échos) garantissant un modèle de terrain précis sous la canopée.
