Relevé bâtiment : pourquoi choisir un scanner 3D mobile ?

Lorsqu’il s’agit de faire des relevés précis dans des bâtiments, les professionnels sont parfois confrontés à des environnements de travail complexes : espaces exigus, longs couloirs, obstacles multiples, accès difficiles. Réaliser des métrages précis et rapides dans de telles conditions peut devenir un véritable défi, en particulier avec les méthodes traditionnelles. Une alternative se démarque : le scanner 3D mobile est une solution idéale pour réaliser des relevés efficaces de bâtiments malgré ces contraintes. Léger, pratique et performant, il permet à un opérateur non-expert de la mesure de capturer rapidement l’environnement en toute sécurité, tout en minimisant le risque d’erreur.

Pourquoi le relevé en 3D est-il devenu essentiel dans le bâtiment ?

Le relevé bâtiment est une étape cruciale pour les géomètres, architectes, bureaux d’études et entreprises de rénovation. Il permet d’obtenir un modèle 3D fidèle d’un bâtiment pour le BIM, la gestion du patrimoine ou la préparation de travaux.

Les méthodes de relevés au disto ou au scanner fixe montrent vite leurs limites en termes de flexibilité et de rapidité. En effet, elles ne sont simplement pas adaptés pour faire des relevés d’environnements intérieurs complexes, tels que les espaces encombrés, les pièces mansardées ou les sites présentant des risques, et peuvent mettre en danger les opérateurs. Un outil léger et maniable est indispensable pour contourner les obstacles et accéder aux zones difficiles.

Polyvalent et pratique, le scanner 3D mobile apporte des solutions concrètes pour les professionnels les plus exigeants :

Réduire la fatigue des opérateurs, grâce à un équipement léger manipulable à une main,
Faciliter la mise en place d’une méthodologie de collecte en toute sécurité, l’utilisateur n’est pas gêné dans ses mouvements,

Profiter de sa polyvalence et de sa modularité, avec la possibilité de le fixer sur un support (sac, exosquelette…) pour un confort encore accru,

L’accès aux zones complexes devient possible, en contournant facilement les obstacles comme les machines, les objets, les meubles ou la végétation,

Optimiser les temps d’intervention, les relevés sont effectués en quelques minutes sans avoir besoin de retourner sur site,
En étant accessible à tous : il n’est pas nécessaire d’être un expert de la mesure pour le manipuler.

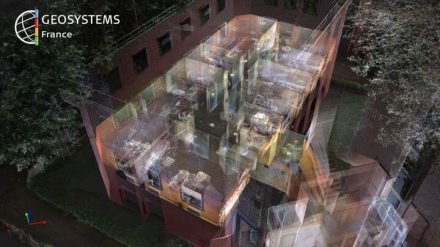

Nuage de points colorisé d'un ensemble de bureaux (logiciel Nubigon)

Scanner mobile, scanner fixe ou disto : que choisir pour effectuer le relevé 3D d'un bâtiment ?

	Scanner 3D mobile	Disto	Scanner fixe
Précision	Centimétrique	Dépend de l'utilisateur	Millimétrique ou centimétrique
Temps de relevé	Acquisition rapide, le temps de parcourir la zone à scanner	Acquisition longue et fastidieuse avec prise de notes	Acquisition longue avec déplacement de l'appareil
Besoin de revenir sur site	Inutile	Possible	Inutile
Qualité et nature des données	Jumeau numérique sous forme de nuage de points 3D colorisé	Mesures sous la forme de tableur	Jumeau numérique sous forme de nuage de points 3D colorisé
Ergonomie	Peut être transporté partout	Peut être transporté partout	Lourd et peu mobile
Facilité d'usage	Pas de formation requise	Formation requise	Formation requise
Coût	10 000 - 50 000 €	500 - 2000 €	30 000 - 120 000 €

Positionnement d'un scanner fixe pour le relevé d'un bâtiment

Trajectoire d'un scanner 3D mobile pour le relevé d'un bâtiment

Bien que moins onéreux, l’utilisation du disto dépend fortement des compétences de l’utilisateur, ce qui peut entraîner des erreurs de relevé lorsqu’un opérateur est moins expérimenté ou en situation de fatigue. Ces erreurs ne sont souvent détectées qu’une fois les données analysées au bureau, nécessitant un nouveau déplacement sur site pour corriger les relevés. Cela allonge les délais de livraison et peut également causer des litiges avec les clients ou partenaires.

Le scanner fixe est la solution la plus précise, cependant, son utilisation est très contraignante. Il faut les porter à des endroits « stratégiques », attendre qu’ils fassent l’acquisition des données. Enfin, ils sont significativement plus chers que les autres solutions.

Le scanner 3D mobile se distingue donc pour effectuer le relevé d’un bâtiment. Sa capacité à fournir des données exhaustives en un temps record, limitant les erreurs humaines et offrant une documentation complète de l’espace est fortement appréciée.

Méthodologie d'utilisation d'un scanner 3D mobile pour un relevé efficace d'un bâtiment

Afin de garantir un relevé optimal et efficace avec un scanner 3D mobile, il est essentiel de suivre une méthodologie rigoureuse :

1. Planification du parcours de scan

Explorer les lieux avant le scan, afin de définir un itinéraire logique : l’objectif est d’identifier les obstacles et d’éviter les passages répétés aux mêmes endroits lors de la phase de scan.
Bien prendre en compte les changements d’espace (passages de portes, escaliers, etc.), à la fois pour des raisons de sécurité, mais aussi pour garantir un bon scan.
Nous recommandons d’effectuer plusieurs boucles intermédiaires de scan en cours de collecte, par exemple lors du scan de chaque pièce. Avant de finaliser la saisie, il est important de revenir à son point de départ et de le dépasser pour bien recouvrir la zone.

2. Techniques d'utilisation optimisées sur les passages critiques

Ralentir lors des rotations pour éviter les erreurs de mesure.
Maintenir une vitesse constante, il est possible de marcher à un rythme normal pour scanner une zone, et éviter de secouer l’appareil.
Lors de la collecte, il faut éviter de s’approcher des parois, et, si possible, de maintenir une distance d’au moins 50cm. Ainsi, dans un couloir exigu, l’utilisateur tâche de maintenir le scanner centré.
Si possible, s’éloigner des vitres, des fenêtres et, généralement, des surfaces réfléchissantes.

Exemple d'utilisation d'un scanner 3D mobile Trion P1 pour faire le relevé d'un entrepôt

Les scanners 3D mobiles de FJDynamics adaptés aux relevés de bâtiments

Le scanner 3D FJD Trion P1, le plus maniable et le moins cher du marché

Le scanner 3D mobile FJD Trion P1 est particulièrement à l’aise pour réaliser des relevés de bâtiments. Il est conçu pour offrir une maniabilité optimale dans les espaces les plus exigus. Son poids léger de 1 kg, combiné à une autonomie de 2 heures, en fait un choix idéal pour les relevés en intérieur ou dans des zones difficiles d’accès. Son champ de vision de 360° x 59° permet de capturer des environnements complets en un seul passage.

Caractéristiques principales du Trion P1 :

• Points/sec : 200 000
• Portée : 40 m (10% réflectivité), 70 m (80% réflectivité)
• Précision : jusqu’à 2 cm
• Caméra : 16 MP, champ de vision 360°

Le FJD Trion P1 monté sur un exosquelette de portage

Le FJD Trion S1 en mode backpack avec antenne GNSS

Le scanner 3D FJD Trion S1 : la solution robuste pour les environnements exigeants

Pour les relevés nécessitant une plus grande autonomie et une meilleure portée, le FJD Trion S1 est l’outil parfait. Son poids de 1,8 kg est compensé par un harnais de portage dorsal et un exosquelette en option. Cela réduit la fatigue des opérateurs. Sa tête rotative permet de capturer des environnements complexes sous différents angles.

Caractéristiques principales du Trion S1 :
• Points/sec : 320 000 (640 000 pour la version Pro)
• Portée : 80 m (10% réflectivité), 120m (90% réflectivité)
• Précision : jusqu’à 2 cm
• Caméra : 16 MP, champ de vision 360°
• Autonomie : 4 heures
• Accessoires : support smartphone, harnais de portage dorsal, antenne GNSS RTK

Comment choisir son scanner 3D mobile ?

Pour choisir le scanner 3D mobile adapté à vos besoins, plusieurs critères sont à prendre en compte :

Portée : Pour des métrés en intérieur, une portée d’une quarantaine de mètre devrait suffire, pour les grands projets en extérieur, optez pour un scanner avec une portée élevée, au moins 50-100m.

Capacité de stockage : selon la volumétrie des données à traiter. Plus un projet sera grand plus le volume de données sera important. Il est cependant possible de scanner le même environnement en plusieurs fois.

Ergonomie et légèreté : la praticité d’un outil est primordiale pour qu’il soit adopté par les équipes. L’objectif est de faciliter le travail des opérateurs lors des scans.

Autonomie de la batterie : les sessions de scan sont souvent assez courtes, et durent moins de 15 minutes, cependant un opérateur peut être amené à faire plusieurs scans dans la journée, sans avoir la possibilité de recharger les batteries de l’appareil.

Facilité d’intégration aux logiciels BIM : vérifiez la compatibilité avec vos outils de travail habituels, mais la plupart sont compatibles avec les formats standards comme le LAS ou le DXF.

En conclusion

Le scanner 3D mobile s’impose comme une solution incontournable pour les professionnels du bâtiment. Plus rapide, plus flexible et moins cher qu’un scanner fixe, plus efficace que le disto, il optimise la productivité tout en assurant une bonne précision des relevés. Que vous soyez géomètre, architecte ou professionnel du BTP, les solutions FJD Trion P1 et S1 s’adaptent parfaitement à vos besoins.
