Le scanner 3D mobile : solution idéale pour des relevés efficaces en intérieur et en extérieur

Dans le secteur du BTP, de la géométrie et de l’architecture, les professionnels sont parfois confrontés à des environnements de travail complexes : espaces exigus, obstacles multiples, accès difficiles. Réaliser des métrages précis et rapides dans de telles conditions peut devenir un véritable défi, en particulier avec les méthodes traditionnelles. Une alternative se distingue : le scanner 3D mobile est une solution idéale pour réaliser des relevés efficaces malgré les contraintes. Léger, pratique et performant, il permet à un opérateur non-expert de la mesure de capturer rapidement l’environnement en toute sécurité.

Pourquoi la mobilité est essentielle pour réaliser des relevés 3D ?

Les méthodes de relevés traditionnelles, qu’il s’agisse de tachéomètres ou de scanners fixes, imposent des limites significatives en termes de flexibilité et de rapidité. Ils ne sont simplement pas adaptés pour faire des relevés d’environnements complexes, tels que les sous-sols encombrés, les toitures ou les sites industriels, et peuvent mettre en danger les opérateurs. Un outil léger et maniable est indispensable pour contourner les obstacles et accéder aux zones difficiles.

Polyvalent et pratique, le scanner 3D mobile apporte des solutions concrètes pour les professionnels les plus exigeants :

Réduire la fatigue des opérateurs, grâce à un équipement léger manipulable à une main,
Faciliter la mise en place d’une méthodologie de collecte en toute sécurité, l’utilisateur n’est pas gêné dans ses mouvements,

Profiter de sa polyvalence et de sa modularité, avec la possibilité de les fixer sur un support (sac, exosquelette…) pour un confort encore accru,

L’accès aux zones complexes devient possible, en contournant facilement les obstacles comme les machines, les objets, les meubles ou la végétation,

Optimiser les temps d’intervention, les relevés sont effectués en quelques minutes sans avoir besoin de retourner sur site,
En étant accessible à tous : il n’est pas nécessaire d’être un expert de la mesure pour le manipuler.

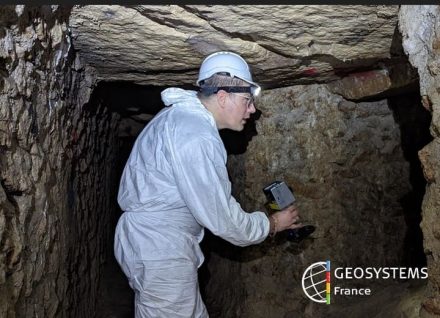

Utilisation d'un scanner 3D mobile FJD Trion P1 dans un environnement souterrain

Méthodologie d'utilisation d'un scanner 3D pour un relevé efficace

Afin de garantir un relevé optimal et efficace avec un scanner 3D mobile, il est essentiel de suivre une méthodologie rigoureuse :

1. Planification du parcours de scan avec un scanner 3D mobile

Explorer les lieux avant le scan, afin de définir un itinéraire logique : l’objectif est d’identifier les obstacles et d’éviter les passages répétés aux mêmes endroits lors de la phase de scan.
Bien prendre en compte les changements d’espace (passages de portes, escaliers, etc.), à la fois pour des raisons de sécurité, mais aussi pour garantir un bon scan.
Il est fortement recommandé d’effectuer plusieurs boucles intermédiaires de scan en cours de collecte. Avant de finaliser la saisie, il est important de revenir à son point de départ et de le dépasser. Ainsi, la zone de départ est bien « recouverte ».

2. Techniques d'utilisation optimisées sur les passages critiques

Ralentir lors des rotations pour éviter les erreurs de mesure.
Maintenir une vitesse constante, il est possible de marcher à un rythme normal pour scanner une zone, et éviter de secouer l’appareil.
Lors de la collecte, il faut éviter de s’approcher des parois, et, si possible, de maintenir une distance d’au moins 50cm. Ainsi, dans un couloir exigu, l’utilisateur tâche de maintenir le scanner centré.
Si possible, s’éloigner des vitres et des fenêtres.

3. Privilégier le travail en binôme dans les zones complexes

Dans les zones dangereuses, il est important d’effectuer le scan en équipe. Par exemple, l’un des opérateurs tient le scanner tandis que l’autre autre gère l’application mobile et reste vigilant, optimisant ainsi la maniabilité dans des environnements restreints. La sécurité des équipes est une priorité !

Exemple d'utilisation d'un scanner 3D Trion P1 pour scanner un château d'eau

Les Scanners 3D mobiles de FJDynamics : une solution efficace, adaptée à tous les environnements

Le scanner 3D FJD Trion P1, le plus maniable et le moins cher du marché

Particulièrement à l’aise dans les espaces encombrés, le scanner 3D mobile FJD Trion P1 est conçu pour offrir une maniabilité optimale dans les espaces les plus exigus. Son poids léger de 1 kg, combiné à une autonomie de 2 heures, en fait un choix idéal pour les relevés en intérieur ou dans des zones difficiles d’accès. Son champ de vision de 360° x 59° permet de capturer des environnements complets en un seul passage.

Caractéristiques principales du Trion P1 :

• Points/sec : 200 000
• Portée : 40 m (10% réflectivité), 70 m (80% réflectivité)
• Précision : jusqu’à 2 cm
• Caméra : 16 MP, champ de vision 360°

Le FJD Trion P1 monté sur un exosquelette de portage

Le FJD Trion S1 en mode backpack avec antenne GNSS

Le scanner 3D FJD Trion S1 : la solution robuste pour les environnements exigeants

Pour les relevés nécessitant une plus grande autonomie et une meilleure portée, le FJD Trion S1 est l’outil parfait. Son poids de 1,8 kg est compensé par un harnais de portage dorsal et un exosquelette en option. Cela réduit la fatigue des opérateurs. Sa tête rotative permet de capturer des environnements complexes sous différents angles.

Caractéristiques principales du Trion S1 :
• Points/sec : 320 000 (640 000 pour la version Pro)
• Portée : 80 m (10% réflectivité), 120m (90% réflectivité)
• Précision : jusqu’à 2 cm
• Caméra : 16 MP, champ de vision 360°
• Autonomie : 4 heures
• Accessoires : support smartphone, harnais de portage dorsal, antenne GNSS RTK

Comment choisir son scanner 3D mobile ?

Pour choisir le scanner 3D mobile adapté à vos besoins, plusieurs critères sont à prendre en compte :

Portée : Pour des métrés en intérieur, une portée d’une quarantaine de mètre devrait suffire, pour les grands projets en extérieur, optez pour un scanner avec une portée élevée, au moins 50-100m.

Capacité de stockage : selon la volumétrie des données à traiter. Notez qu’il est possible de scanner le même environnement en plusieurs fois.

Ergonomie et légèreté : la praticité d’un outil est primordiale pour qu’il soit adopté par les équipes. L’objectif est de faciliter le travail des opérateurs lors des scans.

Autonomie de la batterie : les sessions de scan sont souvent assez courtes, et durent moins de 15 minutes, cependant un opérateur peut être amené à faire plusieurs scans dans la journée, sans avoir la possibilité de recharger les batteries de l’appareil.

Facilité d’intégration aux logiciels BIM : vérifiez la compatibilité avec vos outils de travail habituels, mais la plupart sont compatibles avec les formats standards comme le LAS ou le DXF.

En conclusion

Les scanners 3D mobiles de FJDynamics révolutionnent les relevés en intérieur et en extérieur en offrant une solution légère, maniable et ergonomique. Grâce à leur mobilité, ils permettent de surmonter les défis liés aux environnements exigus, d’améliorer la productivité des équipes terrain et de garantir des relevés rapides et précis en toute sécurité.
Que vous soyez géomètre, architecte ou professionnel du BTP, les solutions FJD Trion P1 et S1 s’adaptent parfaitement à vos besoins.
