Le scanner 3D mobile, l'outil incontournable pour des relevés rapides et un métré précis des bâtiments

Dans le secteur du BTP, de la géométrie et de l’architecture, la précision et la rapidité des relevés sont devenus des enjeux majeurs. Le scanner 3D mobile, incontournable pour des relevés rapides et un métré précis de bâtiments, s’impose aujourd’hui comme la solution idéale pour répondre à ces besoins. Il permet de remplacer efficacement les méthodes de travail traditionnelles, telles que le métré manuel au distancemètre et les mesures au tachéomètre, lorsque la précision centimétrique est suffisante. En une seule capture, n’importe quel utilisateur n’ayant pas de connaissances dans la mesure peut obtenir un jumeau numérique complet d’un site et l’exploiter directement au bureau, optimisant ainsi sa productivité.

Scanner 3D mobile : usages et avantages clés pour le métré de bâtiments

Avec un scanner 3D mobile, l’opérateur capture l’environnement en trois dimensions, en se déplaçant sur le site de relevé. Combinant des technologies avancées telles que le capteur LiDAR et la caméra 360°, il génère des nuages de points haute précision colorisés utilisables pour le métré. La combinaison nuage de points et vidéo 360° permet de restituer l’ensemble des informations, nature et géométrie, des équipements du bâtiment en un seul passage ! Cela évite des déplacements multiples pour des raisons liées au doute sur les cotations ou sur les réseaux du bâtiment (électricité, eau, évacuation des eaux usées…)

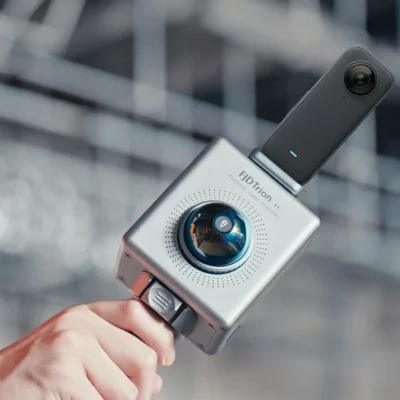

Un scanner 3D mobile FJD Trion P1, léger et pratique

Le scanner 3D mobile, est-il un outil pour les experts ?

On pourrait penser que des appareils aussi perfectionnés que les scanners mobiles 3D sont réservés à des experts de la mesure comme les géomètres, mais ce n’est pas le cas. Grâce à des technologies de plus en plus intuitives, ils sont accessibles à tous, sans besoin de formation spécifique. Ces appareils ont été conçus pour simplifier les relevés de terrain et s’adapter à des utilisateurs aux profils divers.

Tous les scanners mobiles 3D fonctionnent selon un principe simple : une application dédiée et un capteur. Une fois le capteur allumé, il suffit de marcher pour que l’environnement soit automatiquement capturé en 3D. L’application associée, installée sur un smartphone ou une tablette, offre un retour en temps réel de la modélisation, permettant à l’utilisateur de visualiser instantanément les données collectées et d’ajuster son parcours si nécessaire.

Les données numérisées peuvent ensuite être facilement exportées vers des logiciels dédiés, couramment utilisés dans les domaines de l’architecture, de la construction ou du BIM. Cette facilité d’intégration permet aux professionnels d’exploiter rapidement les informations collectées.

Pourquoi le scanner 3D mobile est idéal pour vos relevés et métrés de bâtiments

1. Gain de temps considérable

Les méthodes de relevés traditionnelles nécessitent souvent des retours sur site, notamment dans le cas de bâtiments complexes. Chaque retour sur site peut entraîner des coûts importants, entre les déplacements des équipes et les délais allongés de livraison des projets. De plus, un relevé incomplet peut retarder les autres étapes du projet, comme la conception ou l’exécution des travaux, provoquant des pénalités de retard ou des pertes de productivité.

Le scanner 3D mobile permet de capturer l’intégralité d’un site en quelques minutes. Cette rapidité de relevé permet de réduire les coûts et d’optimiser la productivité des équipes de terrain en évitant les déplacements répétés sur site.

2. Précision et qualité des nuages de points

Le scanner 3D mobile permet de créer des jumeaux numériques de vos environnements en précision relative d’environ 2cm : c’est-à-dire que les distances et dimensions entre chaque point du nuage seront fidèles avec une marge d’erreur de ± 2cm. Cette précision est idéale pour les métrés de bâtiments et de chantiers. Il est donc possible de détecter les détails des infrastructures, facilitant la modélisation 3D (BIM) et les analyses techniques.

Le scanner 3D mobile peut aussi être combiné avec une antenne GNSS ou « marquer » des points dont les coordonnées géographiques sont connus pour obtenir des nuages de points géoréférencés.

Grâce à sa fiabilité et sa précision, le scanner 3D évite les mauvaises surprises qui peuvent découler d’une erreur dans la prise de mesure. Une erreur de position de quelques centimètres seulement peut provoquer des écarts importants sur le plan global. Par exemple, un décalage de 5 cm sur la position d’un mur peut nécessiter la reprise de tout un assemblage ou des réseaux techniques, impactant les coûts et les délais de livraison.

3. Mobilité et facilité d'utilisation d'un scanner mobile 3D

Léger et ergonomique, cet outil est pensé pour être utilisé dans des environnements complexes, comme des intérieurs exigus qui nécessitent de l’agilité de la part de l’opérateur. L’utilisation est pensée pour être la plus simple et pratique possible, ainsi même un opérateur qui n’est pas expert de la mesure peut être autonome sans formation approfondie.

De plus, dans les espaces exigus ou difficiles d’accès, les méthodes de relevés classiques nécessitent souvent des manipulations complexes, voire dangereuses. Par exemple, dans des zones industrielles encombrées ou sur des toitures, l’opérateur doit souvent monter sur des échafaudages ou contourner des obstacles, ce qui augmente les risques d’accidents du travail et ralentit les interventions. L’utilisation d’un scanner 3D mobile réduit ce risque en permettant une capture des données rapide, sans avoir à déplacer l’équipement lourd ou à multiplier les configurations.

4. Polyvalence des applications

Le scanner 3D mobile est utilisé pour de nombreuses applications liée au secteur du bâtiment :

Métrés de bâtiments et de chantiers : relevés précis des dimensions pour le chiffrage des travaux et calcul de cubatures.

Modélisation BIM : création de jumeaux numériques aux formats standards (LAS, DXF…) exploitables dans les logiciels d’architecture et de conception.

Inventaire et gestion des actifs : réalisation d’états des lieux complets.

Suivi de chantier : contrôle et vérification de l’avancement des travaux en quasi-temps réel.

5. Accessibilité et prix

Autrefois très onéreux, le scanner mobile 3D offre un excellent rapport accessibilité/prix, avec un tarif de départ comparable à celui d’une station totale. Contrairement à cette dernière, il ne nécessite pas de formation approfondie en topographie ou en méthodes de levé, rendant son utilisation accessible à un large public.

En termes de capture, le scanner mobile fournit une représentation complète et détaillée de la zone d’intérêt, là où un tachéomètre ne relève que des points spécifiques. L’application d’acquisition est simple et intuitive, similaire aux applications mobiles courantes. À l’inverse, l’utilisation d’un tachéomètre requiert des manipulations répétées et reste un outil technique destiné aux experts.

Enfin, les logiciels de traitement associés peuvent être disponibles en licence permanente ou par abonnement.

Exemple d'utilisation d'un scanner 3D Trion P1 pour métrer un site industriel

Scanner 3D mobile vs méthodes traditionnelles : le comparatif complet pour le métré des bâtiments

	Scanner 3D mobile	Disto	Tachéomètre
Précision	Centimétrique	Dépend de l'utilisateur	Millimétrique
Temps de relevé	Quelques minutes	Plusieurs heures	Plusieurs heures, avec l’incapacité de mesurer des environnements complexes
Besoin de revenir sur site	Inutile	Fréquent	Possible si une erreur de mise en station est révélée par le calcul hors tolérance
Qualité et nature des données	Jumeau numérique sous la forme d'un nuage de points 3D colorisé	Mesures sous la forme de tableur	Minime car seuls les points d'intérêt sont mesurés
Ergonomie	Peut être transporté partout	Peut être transporté partout	Lourd et peu mobile
Facilité d'usage	Pas de formation requise	Formation requise	Formation avancée de topographe

Les méthodes traditionnelles dépendent fortement des compétences de l’utilisateur, ce qui peut entraîner des erreurs de relevé lorsqu’un opérateur est moins expérimenté ou en situation de fatigue. Ces erreurs ne sont souvent détectées qu’une fois les données analysées au bureau, nécessitant un nouveau déplacement sur site pour corriger les relevés. Cela allonge les délais de livraison et peut également causer des litiges avec les clients ou partenaires.

Les scanners 3D mobiles se distinguent donc par leur capacité à fournir des données exhaustives en un temps record, limitant les erreurs humaines et offrant une documentation complète du site.

Nuage de points d'un ensemble de bureaux (logiciel Nubigon)

Nuage de points colorisé d'un ensemble de bureaux (logiciel Nubigon)

Comment choisir son scanner 3D mobile pour le métré de bâtiments?

Pour choisir le scanner 3D mobile adapté à vos besoins, plusieurs critères sont à prendre en compte :

Portée : Pour des métrés en intérieur, une portée d’une quarantaine de mètres devrait suffire, pour les grands projets en extérieur, optez pour un scanner avec une portée élevée, au moins 50-100m.

Capacité de stockage : selon la volumétrie des données à traiter. Plus un projet est grand, plus le volume de données est important. Il est cependant possible de scanner un même environnement en plusieurs fois.

Ergonomie et légèreté : la praticité d’un outil est primordiale pour qu’il soit adopté par les équipes. L’objectif est de faciliter le travail des opérateurs lors des sessions de scan.

Autonomie de la batterie : les sessions de scan sont souvent assez courtes et durent moins de 15 minutes. Cependant un opérateur peut être amené à faire plusieurs scans dans la journée, sans avoir la possibilité de recharger les batteries de l’appareil. Nous recommandons d’avoir des batteries en réserve.

Facilité d’intégration aux logiciels BIM : vérifiez la compatibilité avec vos outils de travail habituels, mais la plupart sont compatibles avec les formats standards comme le LAS ou le DXF.

En conclusion

S’équiper de scanners 3D mobiles représente un bond en avant pour les professionnels chargés du métré des bâtiments. Ils améliorent la précision des relevés, réduisent les temps d’intervention et optimisent les processus de chiffrage et de suivi de chantier. Que vous soyez géomètre, architecte, entrepreneur dans le BTP, chef de projet dans l’industrie ou métreur en assurance, ces outils sont un investissement stratégique pour gagner en compétitivité.
